泵站式液压启闭机工作原理及原理图

作者:瑞鑫水工 时间:2023-08-31 20:48:06 点击:196次

泵站式液压启闭机通常由泵站、控制器、液压阀、液压执行机构、传感器等组件构成,液压站来做为动力装置,提供液压动力,由液压油缸将液压能转化成机械能的来驱动钢坝闸门的启闭。

泵站式液压启闭机工作原理及原理图

一、泵站式液压启闭机结构组件

1. 泵站(Pumping Station):泵站是液压启闭机的动力源,包括主油泵、油箱和液压管路等。主油泵提供液压系统所需的液压油流,油箱用于存储油液,并通过液压管路将液压油输送到液压执行机构。

2. 控制器(Controller):控制器用于接收控制信号,对液压系统进行控制和调节。它可以根据实际情况来控制液压阀的开关状态,调整液压缸的工作压力和流量等参数。

3. 液压阀(Hydraulic Valves):液压阀用于控制液压油的流向和压力,包括进油阀、回油阀、方向阀和调压阀等。液压阀的开关状态由控制器根据控制信号来控制,以控制液压油的流入和流出,实现闸门的开启和关闭。

4. 液压执行机构(Hydraulic Actuator):液压执行机构用于将液压能转化为机械能,推动闸门的运动。常见的液压执行机构是液压缸(Hydraulic Cylinder),液压缸内部有活塞和活塞杆,当液压油流入液压缸时,活塞杆会受到液压力推动,从而推动闸门的打开或关闭。

5. 传感器(Sensors):传感器用于监测液压启闭机的状态和参数,例如闸门位置、液压压力、液压油温度等。传感器将这些信息传输给控制器,控制器根据这些信息来调整液压系统的工作。

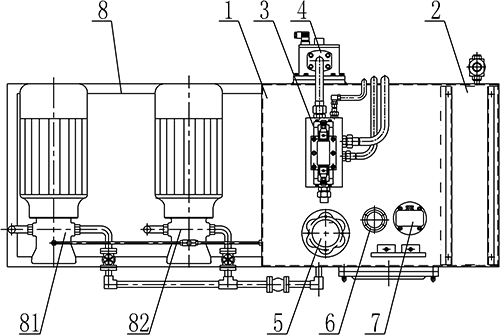

泵站式液压启闭机原理结构图

二、泵站式液压启闭机工作原理

1. 液压系统:泵站式液压启闭机通过液压系统提供动力和控制信号。液压系统包括主油泵、液压阀、液压缸和油箱等组成。

2. 控制信号:启闭机通过控制信号来控制闸门的开启和关闭。控制信号可以由手动操作、自动控制或远程遥控等方式产生。

3. 打开闸门:当接收到开启信号时,液压系统将主油泵输送的液压油引导至液压缸的进油腔,使液压缸的活塞向外推动,从而推动闸门逐渐打开。

4. 关闭闸门:当接收到关闭信号时,液压系统会调整液压阀的工作状态,使液压缸内的压力油流回油箱,同时输入油腔封闭,这样液压缸的活塞会受到阻力的作用,使闸门逐渐关闭。

5. 控制与保护:泵站式液压启闭机通常配备有控制器和传感器,用于监测闸门的位置、压力和温度等参数。控制器可以根据实际情况来调整液压系统的工作,保护闸门和设备的安全运行。

总的来说,泵站式液压启闭机通过液压系统提供动力和控制信号,实现闸门的开启和关闭。它具有操作灵活、控制准确、动作平稳等优点,广泛应用于水利工程、水电站、排污系统、水泵站等领域。
