翻板式钢坝闸门如何安装?品牌厂家抓紧收藏

作者:瑞鑫水工 时间:2023-08-19 16:04:52 点击:282次

翻板式钢坝闸门多用以拦截水流,控制水位、调节流量、排放泥沙和飘浮物等,水工建筑物的重要组成部分。翻板式钢坝闸门该如何安装?在此瑞鑫水工从结构组件和安装两个方面为您详细讲解。

一、翻板式钢坝闸门结构组件

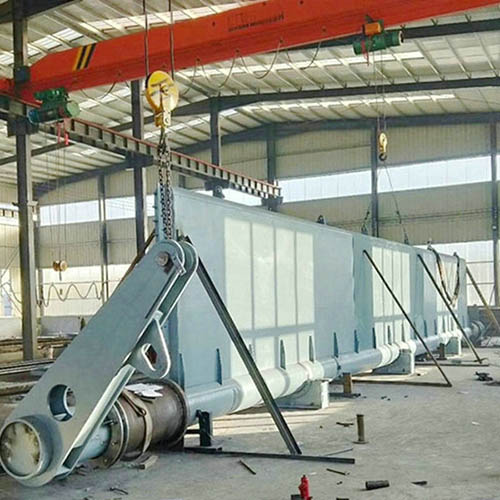

翻板式钢坝闸门结构组件通常包括活动部分(也就是指门叶)、埋固部分和启闭机设备三部分组成。

1、活动部分即门叶包括有:承重结构 行走支承,支譬,支铰,止水装罟等;

2、埋固部分:轨道,铰座,止水座,护角等。

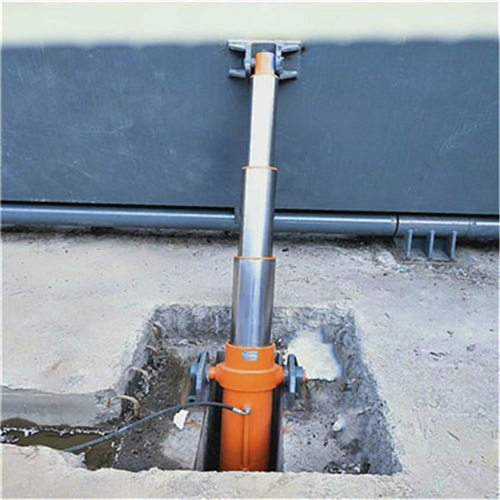

3、启闭机设备:通常为液压启闭机

翻板式钢坝闸门如何安装?品牌厂家抓紧收藏

二、翻板式钢坝闸门安装要点

 1. 准备工作:确认安装位置和尺寸,检查相关设备和工具是否齐全,比如供货清单检查闸门,门槽埋件零部件的完整性和完好性;

2、 进行基础工程:根据设计要求,施工混凝土基础,并确保基础平整牢固;

3、埋件埋设部位一,二期混器十结合面是否已进行凿手处理并冲洗干净,预留锚板的位置,数量是否符合施工图纸要求;

4、制定安装工艺,把门叶单元运到位后,并测量闸门的对角线扭曲等符合图纸及标准要求。

5、安装支撑结构:根据设计要求,将支撑结构安装在基础上。支撑结构通常由钢板、钢梁和角钢等组成,以确保闸门的稳定性和承载能力;

6、安装闸门:将翻板式钢坝闸门按照设计要求,使用起重设备或手动劳动安装在支撑结构上。用起吊设备把已就位好的闸门及支臂吊至底轴,并用支架固定好,按放好的闸门安装线控制闸门,在底轴安装面内打上密封胶,同时要求闸门上的连接板与底轴贴合严密,穿累栓固定。钢坝门叶安装完成后要求弧板与底轴贴合允许偏差为±2.0mm;

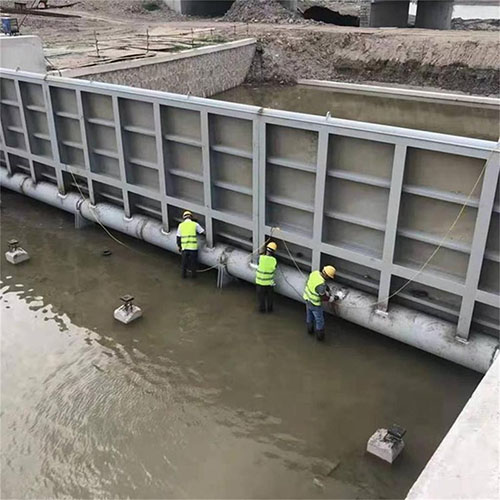

翻板式钢坝闸门安装要点

7、水封安装闸门水封装罟安装允许偏差和水封橡皮的质量要求,应符合标准要求;

8、调整和测试:安装闸门后,进行必要的调整,确保闸门能够顺畅运动。同时进行测试,确保闸门的开启、关闭和密封功能正常;

9、 完善附件安装:根据设计要求,安装闸门附件,如水封装置、输沙冲刷装置等;

10、进行防腐处理:根据需要,进行闸门和支撑结构的防腐处理;

11、进行清洁和保养:安装完成后,对闸门进行清洁,并确保定期进行保养和维护,以保证闸门长期使用的效果和寿命。

小结:以上步骤仅为一般情况下的安装流程,具体的安装步骤还应根据实际情况和设计要求进行调整和确定。同时,在整个安装过程中,应按照相关安全规定和操作规程进行操作,确保安全可靠。

三、翻板式液压钢坝闸门特点

1、翻板式钢坝是一种特殊结构的坝闸形式,它没有底门槽和侧门槽,是门叶围绕底轴心旋转的结构;

2、上游止水压在圆轴上,当坝竖起或倒下时,止水不高圆轴的表面始终保持密封止水状态;

3、侧面止水同样的原理,止水面始终不离开侧墙,故淤沙(泥)不会影响钢坝的升坝和塌坝;

4、针对淤积较严重的地区,一般在坝前设挡沙(泥)槛和喇叭口,一是为了有效的挡住大的石块,二是当塌坝泄洪时,提高坝口位置的流束,有效的让泥沙,水混合物直接随洪水冲至下游。

翻板式液压钢坝闸门特点及应用

四、翻板式钢坝闸门应用

翻板式钢板闸门广泛应用于农业灌溉、渔业、船闸、海水挡潮、城市河道景观工程和小水电站等建设。具有常规水闸不可比拟的优势。翻板式液压钢坝可以在干旱缺水的地区进行浇灌,而且也可以在寒冷的冰冻地区进行蓄水,并且适合于潮涨潮落的山区,而且有利于鱼类的生存和洄游,所以说这是一个比较重大的科技,给人们的生活带来了很大的便利性,其本身也有很多的优点,而且工作性能也是被人们公认的。
