自控翻板闸门零部件设计要求有哪些?

作者:瑞鑫水工 时间:2024-06-21 21:48:54 点击:32次

水利自控翻板闸门液压双控翻板闸门是一种被广泛应用于各种河道、景观水利的水利闸门,可实现无人值守,自动调节上游水位,同时还具有景观效果,您知道其零部件的设计要求有哪些吗?在此,瑞鑫小编从相关规范中梳理如下。(以下内容仅供参考!)

一、翻板闸门运行支承结构设计应符合下列要求:

1、连杆轮式翻板闸门滚轮可不设轴套,主轴表面宜镀铬,滚轴两侧宜加“「”型卡板。

2、双支点翻板闸门动滑轮应设轴套,导轨板根据计算可采用单板或双板结构。导轨板应进行抗弯、抗剪、局部承压应力计算。

3、连杆应采用双肢,分设于支腿两侧。连杆应进行强度和受压稳定计算,固定铰座可参照SL 74《水利水电工程钢闸门设计规范》有关规定确定。

4、高度 2m以下翻板闸门可将滚轮简化为固定式半圆形滑块。

5、滚轮接触应力、轨道应力、轮轴应力应按照SL74进行计算。

6、可拆卸式轮座、铰支座、混凝土预留螺帽孔周边应加强配筋。

二、翻板闸门的止水材料可根据运行条件采用橡胶或橡塑复合材料,各部位的止水应具有连续性和严密性,并满足下列要求:

1、底止水可采用P型圆头或方头橡胶,翻板闸门底止水安装见图1、图2

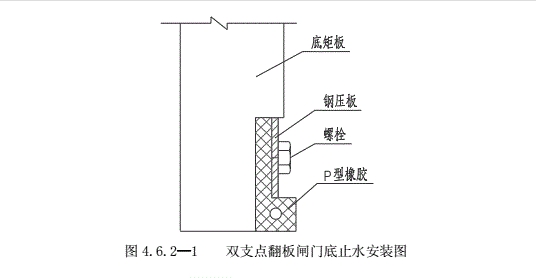

双支点翻板闸门底止水安装图

图1


连杆轮式翻板闸门底止水安装图

图2

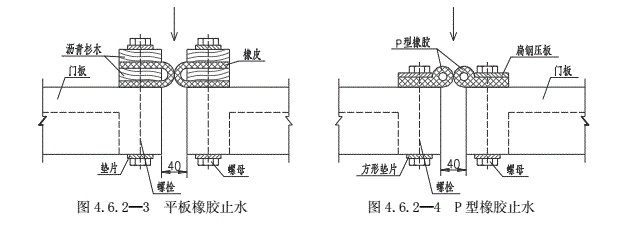

2、闸门的侧止水宜选用厚度6mm~8mm平板橡胶或圆头P型橡胶,。侧止水型式见图3


图3


3、平板橡胶侧止水应预留4mm压缩量,P型橡胶侧止水应预留2mm压缩量,底止水橡胶应预留8mm~14mm压缩量。止水压板厚度宜为6mm~10mm,螺栓间距宜为150mm~200mm。

4、面板块之间的水平缝应填塞密实,材料宜采用砂浆或止水条,缝隙宽度宜为20mm~30mm.

三、翻板闸门紧固件设计应符合下列要求:

1、紧固螺栓应做防锈处理。

2、止水螺栓可用HPB235圆钢制作。

3、轮座、铰座、轨道、面板安装紧固螺栓应进行抗拉、抗剪应力计算,满足设计强度要求。面板紧固螺栓安装中宜将螺栓预留孔采用水泥浆充填。

4、螺栓连接的构造要求应符合GB50017《钢结构设计规范》的有关规定。

四、翻板闸门埋件设计应符合下列要求:

1、翻板闸门止水埋件应选用抗磨蚀、光洁、平整的材料。

2、底槛止水埋件宜采用型钢,墩墙止水埋件宜采用槽钢或不锈钢板,二期混凝土安装。墩墙止水面突出混凝土面宜不小于20mm,高出正常水位宜为100mm~250mm。高度2m以下闸门可适当简化。

3、堰面或支墩应预埋供闸门安装或调试的拉锚。拉锚可采用HPB235钢筋制作,埋深应不小于30倍钢筋直径,露出混凝土面高度不宜小于150mm。
