液压翻板闸门是一种采用液压启闭机的自卸车力学原理,结合支墩坝水工结构形式的新型活动坝,具备挡水和泄水双重功能,应用广泛,也被称为液压翻板坝。一、液压翻板闸门简介:液压翻板闸门又被称为液压翻板坝、液控翻板闸门/坝、活动坝等,是一种借助电气仪器、液压设备等外力来控制改变闸门的启闭翻转状态的闸门,可用于蓄水

产品详情

液压翻板闸门是一种采用液压启闭机的自卸车力学原理,结合支墩坝水工结构形式的新型活动坝,具备挡水和泄水双重功能,应用广泛,也被称为液压翻板坝。

一、液压翻板闸门简介:

液压翻板闸门又被称为液压翻板坝、液控翻板闸门/坝、活动坝等,是一种借助电气仪器、液压设备等外力来控制改变闸门的启闭翻转状态的闸门,可用于蓄水发电、灌溉、航运、泄洪、排沙等,特别适用于流域环境复杂且需对闸门运行不断进行调节的中大型水利工程。

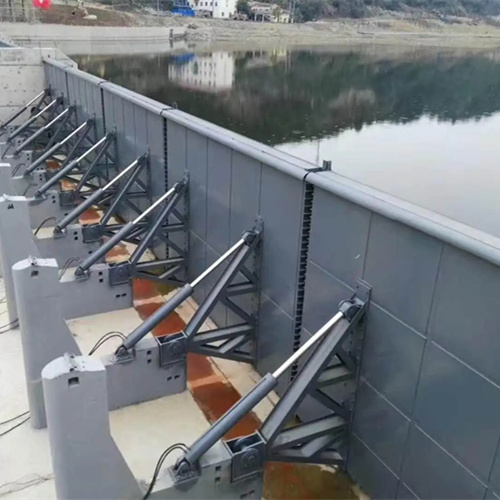

液压翻板闸门

二、液压翻板闸门工作原理:

液压翻板闸门的工作原理采用液压启闭机为动力源,类似于自卸车或者说翻斗车的原理,同时结合了支墩坝的水工结构,也就通过滑动支撑杆支撑液压翻板闸门坝面的背面,构成稳定的三角形支撑墩闸坝,用小液压缸及限位卡,形成支撑墩坝闸的固定与活动的相互交换,达到固定拦水,活动降闸的目的,采用浮标开关,控制操作液压系统,来达到无人管理根据洪水涨落实现活动坝面的自动升降。

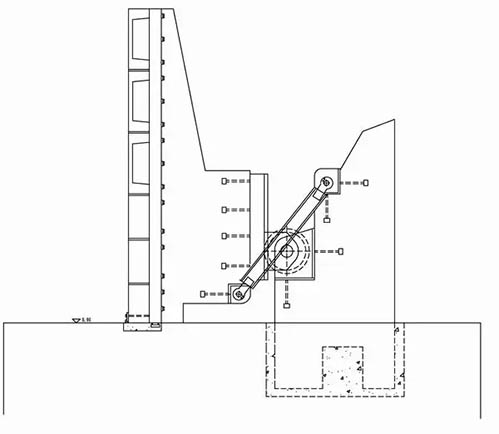

液压翻板闸门工作原理图解

三、液压翻板闸门结构图解:

通常情况下,液压翻板闸门结构组件包括有:连杆、支腿、滚轮、门页、支撑杆、液压杆、液压缸、液压泵站等,其中门页(坝面)可以为弧形、也可以为平板。

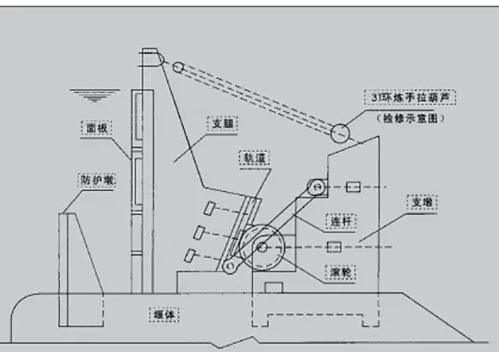

液压翻板闸门结构图解

结构图解说明:

门页通常采用框架结构,是液压翻板闸门的挡水构件,门页通过支架与支墩进行连接,从而与支架成一体,可以绕支墩座转动,液压系统作为辅助启闭装置,安装在支架和支墩之间,用于人工方式启闭闸门。

四、液压翻板闸门技术要求:

1、液压翻板闸门启闭操作范围0°~90°

2、启用水位:高于门顶15 -30cm

3、回门水位:0.6-0.8

4、正常挡水位等于或略高于门顶高程,可在较短的时间内同步或相继翻倒及复位

5、上游水位稳定,关门后,水位即与门顶齐平

6、在运转设计有效范围内,额定运转水位不大于门高的百分之10-12

7、配型液压启闭机液压油技术要求:

a.温度<15*C时,使用32#液压油

b.温度>40°C时,使用68#液压油

c.温度15~ 40°C时,使用46#液压油

d.工作油温:≤55°C,油箱有效容积800升

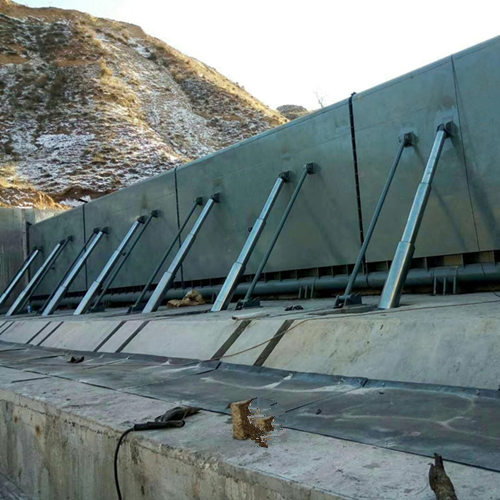

液压翻板闸门技术要求

五、液压翻板闸门常见规格型号尺寸:

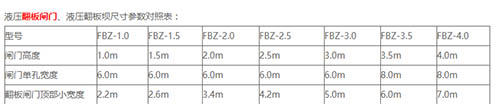

液压翻板闸门常见规格型号尺寸:

说明:除上表中的尺寸外,其他规格型号的支持定制生产。

六、液压翻板闸门优势特点:

1、能准确调控水位,就当前水资源短缺的情况下,在合理使用和利用水资源有其独到之处;

2、使用范围广,可应对各类山体、水文条件的水库溢洪道、水电站等蓄水、泄洪、排沙需求;

3、结构简单稳固,没有复杂的传动构件,翻板闸门部分基本没有需要维护;

4、运行稳定,使用方便,结构可靠;

5、河道中的杂物不容易被卡,即使卡也有容纳的空间,而且非常容易清理;

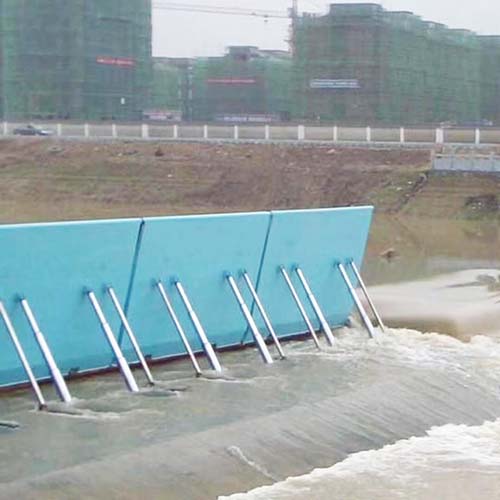

液压翻板闸门优势特点

6、闸门不易发生侧向移动,从而使闸门在使用的过程中不会发生侧面漏水的现象;

7、整体承受能力比较强,是其他闸门不具备的;

8、当侧止水橡胶被杂物损坏时,可以在蓄水状态进行更换,不会太影响正常使用;

9、使用寿命很长,本厂生产的液压翻板闸门经过严格的防腐蚀防锈处理的,因此使用寿命长;

10、由于采用铰链方式连接,通常不会发生被洪水浮起冲走,同时启闭方式采用了液压启闭机,在其作用下更加不会产生拍打现象;

11、可大跨度运行,枯水期可将闸门竖立进行检修,闸门的维护和检修费用很低,大大的降低了成本;

12、简洁美观,也适用于城市景观工程;

13、双向挡水,启闭灵活、可任意角度(0-90度范围内)启动停止闸门来调节水流大小。

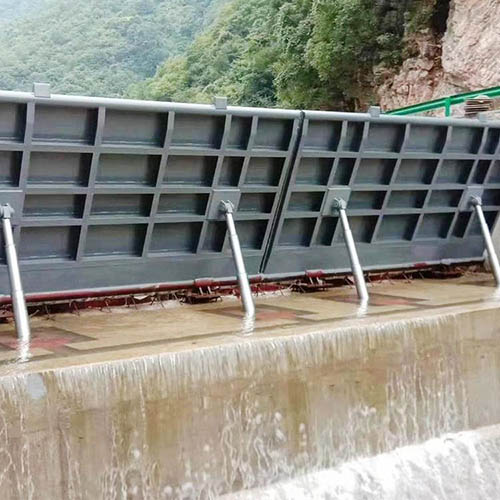

液压翻板闸门的作用

七、液压翻板闸门的作用

1、具备挡水和泄水双重作用:可以自动泄洪,在出现山洪暴发等状况下能够及时泄洪,还不会对下游不造成过大冲击;

2、隐蔽,无碍防汛和通航;

3、改善河道景观。

总结:

以上就是关于液压翻板闸门简介、工作原理、结构图解、规格型号尺寸、优势特点的内容了,本厂生产有液压翻板坝、卧倒坝、液压坝等多种规格型号的产品,同时来图来样,本厂可定制生产。
