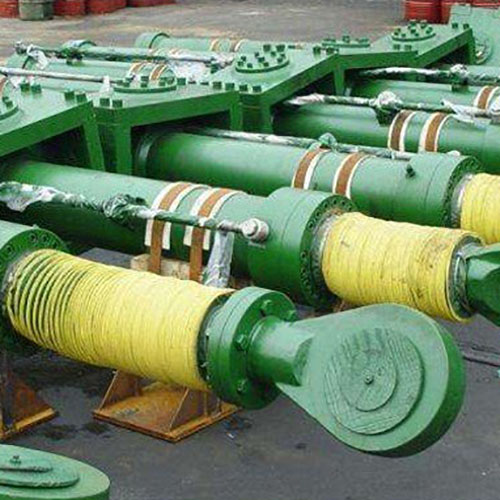

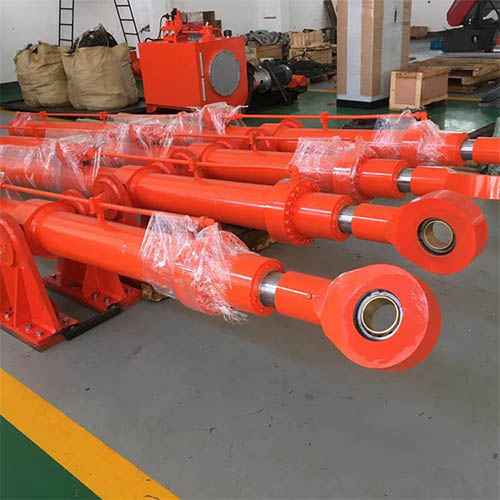

泵站液压启闭机
泵站液压启闭机
泵站液压启闭机

泵站液压启闭机

报价:8500元-3.15万元/台,报价详情电议

型号:DPPY/QPKY/QHLY/QHSY/QRWY

泵站液压启闭机是指由液压站来做为动力装置,提供液压动力,由液压油缸将液压能转化成机械能的液压启闭机,具有操作简单,同步性好的优势特点,多用于水利、水电站工程中普通平面闸门启闭,多孔共用同一泵站,性能价比较高。根据应用场合及产品结构型式可分为柱塞式/上顶式和活塞式/双作用,学名,DPPY型平面液压启闭机。一

产品详情

泵站液压启闭机是指由液压站来做为动力装置,提供液压动力,由液压油缸将液压能转化成机械能的液压启闭机,具有操作简单,同步性好的优势特点,多用于水利、水电站工程中普通平面闸门启闭,多孔共用同一泵站,性能价比较高。根据应用场合及产品结构型式可分为柱塞式/上顶式和活塞式/双作用,学名,DPPY型平面液压启闭机。

泵站液压启闭机价格

一、泵站液压启闭机工作原理

泵站液压启闭机工作原理是由液压站将电能转化成液压能,然后通过各种阀组按驱动装置要求的流向、压力和流量供油给液压缸,再驱动活塞杆做往复运动,从而实现对闸门的启闭。简单的说可以总结为以下 点

1、液压站,液压启闭机的动力源,将机械能转化为液压能,其中包括有液压泵、驱动用电动机、油箱、方向阀、节流阀、溢流阀等构成;

2、液压控制系统及辅助装置,指各种调节阀组,比如方向阀、节流阀、溢流阀等,调节活塞杆在油缸内的轴向往复运动;

3、液压油缸:液压传动中的执行元件,将液压能转化为机械能,一定流量和压力的液压油进入到油缸中,从而带动活塞杆的运动,从而实现闸门的启闭。

泵站液压启闭机工作原理


二、泵站液压启闭机技术参数

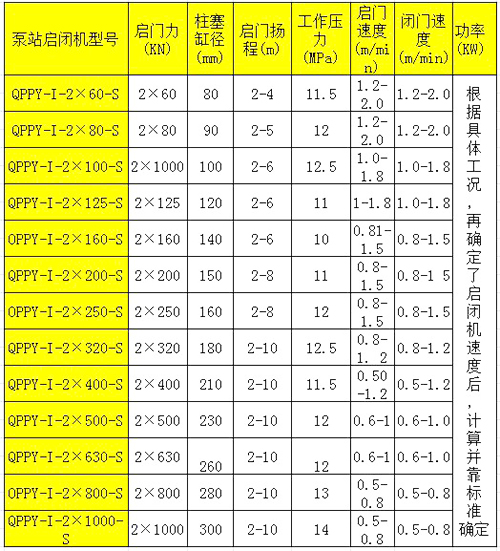

1、QPPY-I柱塞式/上顶式泵站液压启闭机技术参数表:

QPPY-I柱塞式/上顶式泵站液压启闭机技术参数表

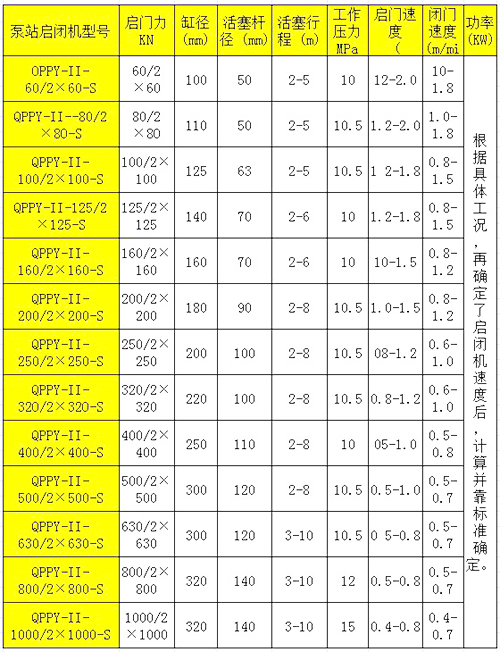

2、QPPY-II活塞式泵站液压启闭机型号及技术参数表:

QPPY-II活塞式泵站液压启闭机型号及技术参数表

说明:

以上表格中的S为设计行程,表一为柱塞式也称为上顶式液压启闭机技术参数,包含了2*60到2*1000KN启闭力的常见型号、扬程、柱塞缸径、工作压力、启门速度、闭门速度等技术参数,表二为活塞式液压启闭机常见规格型号参数,规格型号从-60/2×60-S到-1000/2×1000-S,同样的包含了液压启闭机的扬程、柱塞缸径、工作压力、启门速度、闭门速度等技术参数,除以上规格型号的液压启闭机外,本厂支持定制生产!

二、泵站液压启闭机优势特点

1、泵站液压启闭机中的液压泵通常采用容积式泵,因此具有有结构紧凑、运转平稳、噪音较小,使用寿命长等优点;

2、能利用较小的动力获得较大的启闭力,且启闭力特别大;

3、工作平稳可靠,因为是由液压油转化为的机械能,流体运行,运行更加平稳,并且可实现自动过载保护;

4、操作简便,既可以向上拉,又可以向下推,还方便链接网络,实现智能化控制;

5、便于调速,泵站液压启闭机可以实现无级调速;

6、便于布置,因为本省结构紧凑, 重量较轻,因此便于安装布置;

7、可以节约大量的投资成本,便于实现集成调控,闸门孔口数量越多,优势也就越明显。

泵站液压启闭机优势特点及分类

三、泵站液压启闭机分类

1、QPPY系列平面闸门液压启闭机

2、QPKY系列平面快速闸门液压启闭机

3、QHLY系列露顶式弧形闸门液压启闭机

4、QHSY系列深孔式弧形闸门液压启闭机

5、QRWY系列卧式人字闸门液压启闭机

泵站液压启闭机应用

四、泵站液压启闭机应用

泵站式液压启闭机的应用非常广泛,下面以泵站式液压启闭机的分类来分别详细说明其应用。

1、QPPY系列平面闸门液压启闭机:适用于水利水电工程普通平面闸门的启闭机,适用工作环境温度-35℃~50℃;

2、QPKY系列平面快速闸门液压启闭机:适用于水利水电工程水轮发电机组进口,调压井下游快速事故闸门的启闭,也可用于一般平面事故闸门的启闭,通常闸门通过自重闭门,闭门到位时系统或启闭机有缓冲,快速闭门速度可在3-8m/min的范围内可调;

3、QHLY系列露顶式弧形闸门液压启闭机:该启闭机用于水库、水电站露顶式(潜孔)弧形闸门的启闭,可以靠闸门自重闭门,深孔弧门启闭机需下压力。倾倒门可分为上翻门、卧倒门、下卧门,采用双吊点同步布置;

4、QHSY系列深孔式弧形闸门液压启闭机:适用于水利水电工程各种孔口尺寸的深孔式弧形闸门的启闭,本系列液压启闭机为单吊点中部铰支的摆动式结构,易在水工建筑物上进行布置,能适应闸门的动水启闭的局部开启的工作要求;

5、QRWY系列卧式人字闸门液压启闭机:该启闭机用于内河航道的船闸,市政工程的一字门以及某些场合的双一字门的启闭,采用适当技术措施后,也可用于海、河交界处的通航建筑物上,启门速度根据选用不同的液压泵站,可在1~1.5m/min的范围内设定。

总结:

以上是关于泵站液压启闭机简介、工作原理、优势特点、分类及应用方面的内容了,关于更多泵站液压启闭机技术参数和操作流程,可参考本站技术规范及施工安装栏目的内容。
