底横轴旋转钢坝闸门安装要点及注意事项

作者:瑞鑫水工 时间:2023-08-28 21:31:06 点击:247次

底横轴旋转钢坝闸门通常采用两台集成式液压启闭机来驱动,因其组件比较多,安装起来相较于常见的铸铁闸门要复杂一些,在此瑞鑫小编为大家做了以下梳理,希望对大家有所帮助。

底横轴旋转钢坝闸门安装要点及注意事项

一、底横轴旋转钢坝闸门安装要点

1、确定支铰座位置、安装防水套、连接底转轴,用水平仪找直找平;

2、侧止水埋件,侧止水通常采用复合钢板,安装多采用二期混泥土安装;

3、安装闸门,将闸门整体平躺摆放水平与底转轴螺栓孔相对应。然后将闸门门叶与闸门门叶按顺序连接、调整,拧紧门叶连接轴栓。

4、底轴及中间支架安装,找好闸室中线和底轴中线高程,用水准仪,经纬仪,调节螺杆,千斤顶,调整底轴的高程和水平,直至把底轴调到和闸室的中线垂直线相吻合,误差正负2mm;

5、穿墙套位置与预留钢筋搭焊牢固,钢筋搭焊长度不小于200mm,中间支绞底座调平与预埋插筋搭焊焊接长度不小于200mm;

6、把机房支绞用吊车吊入机房里面穿入底轴,把支绞底部调平与预埋插筋搭焊,焊接长度不小于200mm;

7、拐臂吊装焊接,启闭机埋件定位安装;

8、要将螺栓按规定反复拧紧,并检查到位,往返重复四至五次,直至拧紧螺栓,确保闸门与底转轴没有间隙。

底横轴旋转钢坝闸门安装注意事项

二、底横轴旋转钢坝闸门安装注意事项

1、安装前检查其部件是否受损,并清点闸门数量,检查在运输;

2、检查闸门的几何尺寸,如有超差应制定措施(经监理人批准)修复后进行安装;

3、吊装前,要对所吊装的材料进行仔细检查,清理材料上的工具及杂物, 以防起吊时坠落伤人,同时吊时不能使材料在地面上拖引,以防造成损坏,在吊离地面 200~500mm时,检查并确认起重机 的稳定性、制动器可靠性和绑扎牢固后,才能继续起吊;

4、底横轴旋转钢坝安装顺序通常为:底轴→穿墙套→中间支绞→机房支绞→液压启闭机→拐臂→边门叶→中间门叶→搁墩器埋件→锁定装置→底止水

5、底横轴旋转钢坝闸门搭配的集成式启闭机吊装之前,设备基础、启闭机埋件等,应验收合格;

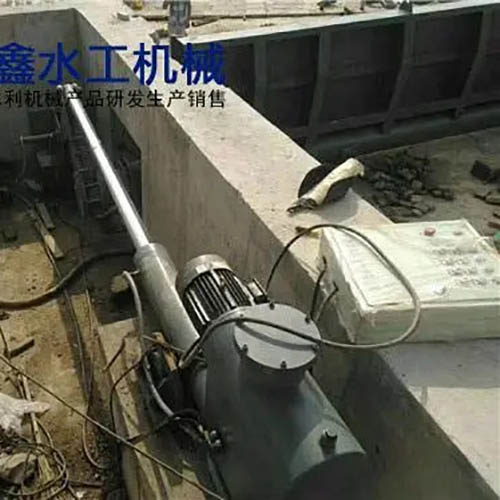

底横轴旋转钢坝闸门搭配的集成式启闭机安装

6、启闭机室内土建清理工作已经完全并具备室顶盖预制板的条件,且到 位并做好吊装准备;

7、电气设备绝缘测试应将交流、直流回路绝缘测试分开进行,注意隔离 PLC 可编程控制器、数显表、操作面板等电子元件。

8、钢坝闸闸门确保连接完好,电控系统安置到位,启闭机启动前,保证 液压系统充满油,启闭机接线调试;

9、要严格检查其安装的每一个螺钉,确保螺钉安装到位,一定要检查好,保证螺钉的紧固效果,减少少拧的现象发生。

10、调试过程中如有异常情况立即停止使用,及时检查修理。

总结:

以上就是关于底横轴旋转钢坝闸门安装要点及安装注意事项的内容了,不同规格型号的底横轴旋转钢坝闸门具体安装施工方案通常会有所不同,在实际施工中应严格遵循相应的施工工艺标准安装,以上内容仅供参考!
