弧形钢坝闸门液压启闭机常见安装布置参数及结构图

作者:瑞鑫水工 时间:2023-06-17 07:15:24 点击:219次

弧形钢坝闸门是一种适用于水库、水电站露顶式、潜孔式安装的大型钢坝闸门,多用于水利工程中的引水枢纽渠道,节制闸和退水闸,具有封闭孔口尺寸较大,所需启闭力较小,承受水压较大等特点,可采用液压启闭机或卷扬启闭机操作运行。常见型号尺寸技术参数如下。

一、弧形钢坝闸门常见型号安装尺寸参数表

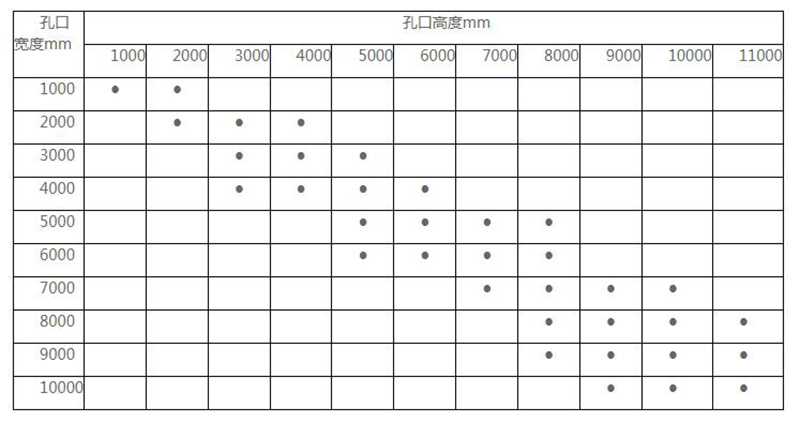

弧形钢坝闸门常见型号安装尺寸参数表

二、弧形钢坝闸门安装结构示意图

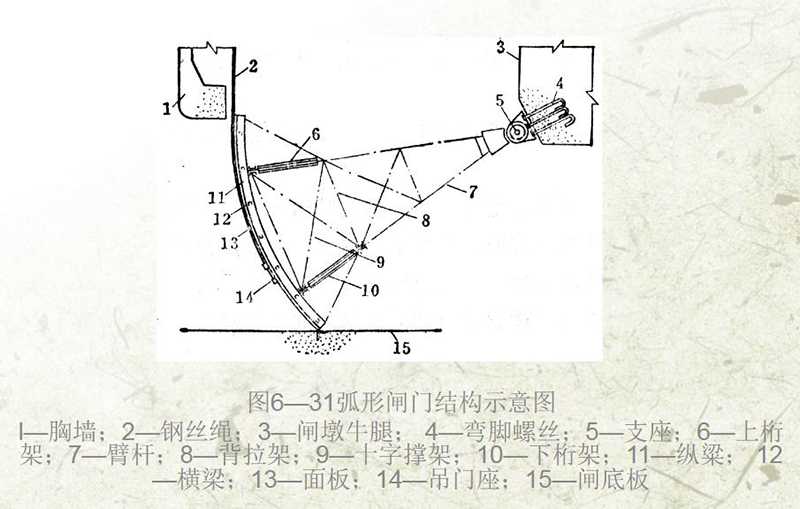

弧形钢坝闸门安装结构示意图

三、弧形钢坝闸门配型液压启闭机技术参数表

1、露顶式弧形钢坝闸门液压启闭机QHLY型技术参数及安装尺寸参数

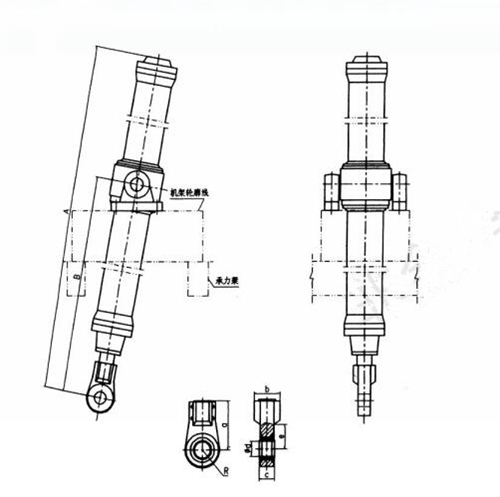

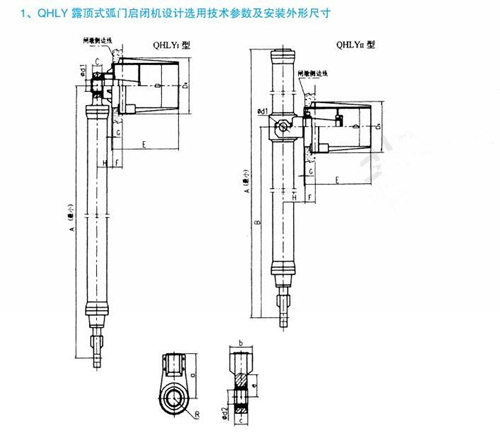

露顶式弧形钢坝闸门液压启闭机结构布置图

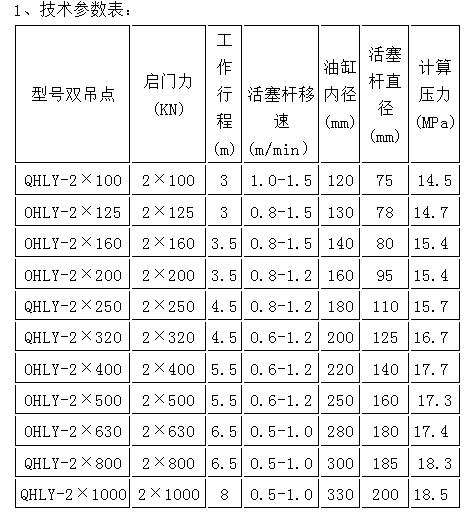

露顶式弧形钢坝闸门液压启闭机QHLY型技术参数

露顶式弧形钢坝闸门液压启闭机QHLY型技术参数

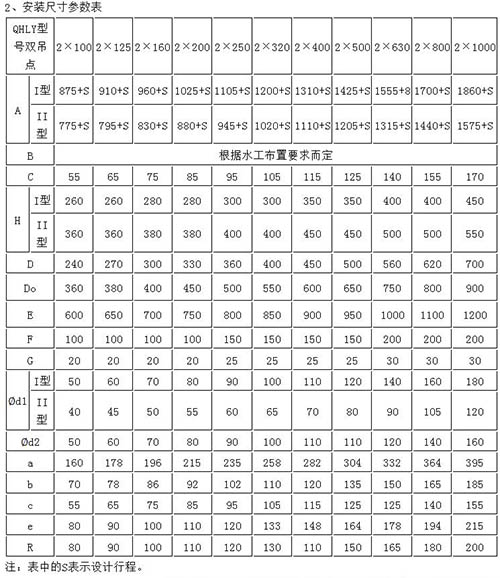

露顶式弧形钢坝闸门液压启闭机安装尺寸参数表

露顶式弧形钢坝闸门液压启闭机安装尺寸参数表


2、潜孔式弧形钢坝闸门液压启闭机QHSY技术参数安装尺寸参数表

潜孔式弧形钢坝闸门液压启闭机

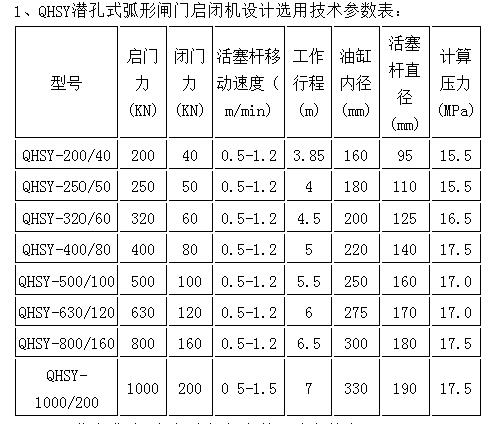

潜孔式弧形钢坝闸门液压启闭机QHSY技术参数
潜孔式弧形钢坝闸门液压启闭机安装尺寸参数表

潜孔式弧形钢坝闸门液压启闭机安装尺寸参数表

标签:  水库钢坝 电站钢坝闸门 河道钢坝
