液压启闭机顶推式结构图及尺寸技术参数

作者:瑞鑫水工 时间:2023-06-15 14:13:59 点击:223次

液压启闭机顶推式采用全封闭结构,具有结构简单紧凑,体积小,同步性好,能耗低的特点。实现了机、电、液、仪一体化,可现场控制、集中控制或微机控制。可分别满足闸门启闭时,单向液控阀所需压力要求。是生态水利工程理想的配套控制设备。其常见的不布置图及规格型号尺寸技术参数如下:

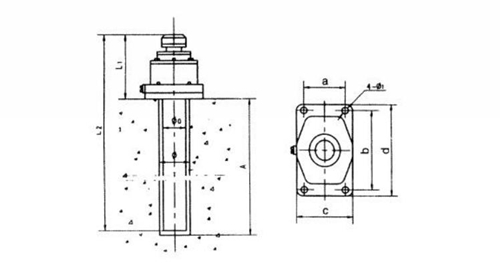

一、液压启闭机顶推式布置图


二、液压启闭机顶推式规格型号尺寸参数:

表一:液压启闭机顶推式DPPY-I-2*60-S到DPPY-I-2*250-S

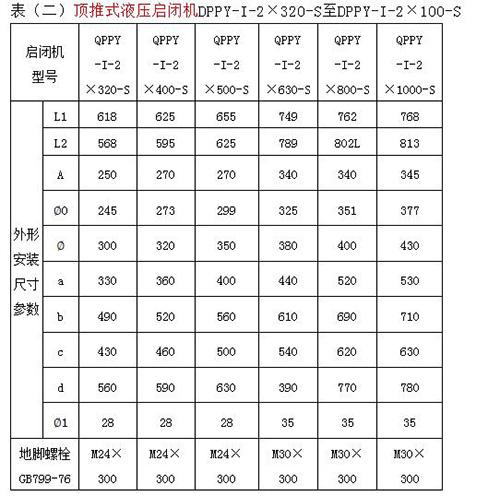

表二:液压启闭机顶推式DPPY-I-2*320-S到DPPY-I-2*1000-S


总结:

以上就是关于顶推式液压启闭机结构布置图及常见规格型号尺寸参数的内容了,包含了从DPPY-I-2*60-S到DPPY-I-2*1000-S的外形尺寸参数及配件地脚螺栓的内容,以上技术参数仅供参考,具体以实物为准。
