分体式液压启闭机安装图解及调试

作者:瑞鑫水工 时间:2023-09-09 17:20:10 点击:557次

分体式启闭机用于各类大型给排水、水利水电工程,控制各类大、中型水利闸门、液压坝、液压钢坝闸门的升降,以达到开启与关闭的目的。其安装调试不容忽视。下面将从其结构组成、安装基本要求、安装流程、调试运转、开度调节等五个方面分别说明。

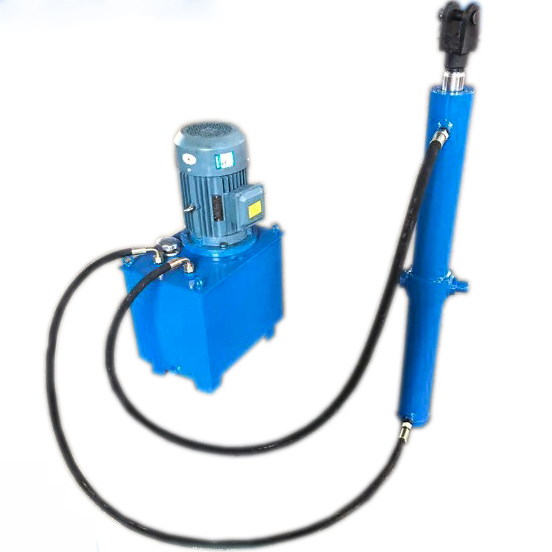

分体式液压启闭机安装图解及调试

一、分体式液压启闭机结构组成

1、分体式液压启闭机系统包括动力装置、控制调节装置、辅助装置等。多套启闭机可共用一个液压系统。分体式液压启闭机普遍采用柱塞泵中高压,液压系统一般设置2套液压泵,互为备用。

2、分体液压启闭机的控制调节装置是指液压控制阀组、包括节流阀、换向阀、溢流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起着控制调节作用,以实现对液压系统的各种性能要求。

二、分体式液压启闭机安装要求

1、分体式液压启闭机出厂前,应进行整体组装和试验,经检查合格,方可出厂。出厂产品须有合格证和产品说明书。

2、分体式液压启闭机运到现场后,根据“规范”规定,结合到货设备具体情况,对其本体和液压元件进行检查或分解、清洗、试压。

3、分体式液压启闭机电气设备安装、试验、质量等级评定,应按国家和行业现行的有关标准和规范执行。电接点压力表的电气接点整定值应符合”规范”或设计要求。

分体式液压启闭机安装要求

三、分体式液压启闭机安装步骤

1. 确定安装位置:根据设备需要,选择一个合适的安装位置。确保该位置有足够的空间,并且能够满足设备安装的要求。

2. 安装底座:根据设备的尺寸和重量,选择合适的底座,并将其固定在安装位置上。确保底座平整牢固。

3. 安装主体:将分体式液压启闭机的主体安装在底座上,并使用螺栓将其固定。根据设备的要求,确保主体的安装位置与底座对齐。

4. 安装控制阀组:根据设备的要求,将控制阀组安装在主体上。确保控制阀组与主体连接紧密,并使用螺栓将其固定。

5. 连接管道:根据设备的液压系统图纸,连接液压油源管道和液压回油管道。确保管道连接紧密,并使用密封垫片和螺栓将其固定。

6. 安装电气控制系统:根据设备的要求,安装电气控制系统。连接设备的电源线和控制线,并确保电气系统的接线正确无误。

7. 调试和测试:完成以上安装步骤后,进行设备的调试和测试。确保设备能够正常运行,并进行必要的调整和校验。

8. 安装保护罩和警示标识:对设备进行保护罩和警示标识的安装。确保设备能够安全运行,并提醒操作人员注意安全事项。

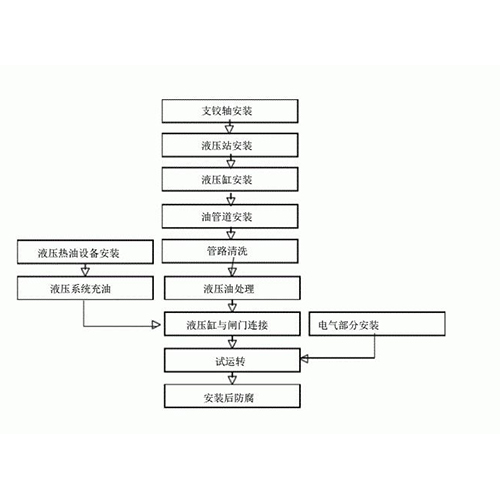

分体式液压启闭机安装步骤

四、分体式液压启闭机调试运转

1、运转前要进行检查,门槽内的杂物要清理干净,保证闸门和拉杆不受卡阻,机架固定要求牢固,电气回路中的元件和设备均应进行调试。

2、油泵初始启动时,应将油泵溢流阀全部打开,连续空转30~40min,油泵不应有异常现象。

3、油泵空转正常后,在监视压力表的同时,将溢流阀逐渐旋紧使油路系统充油,充油时应排除空气,管路充油后, 调整油泵溢流阀,使油泵在其工作压力的百分之25、百分之50、百分之75和百分之100的情况下分别连续运转15min,应无震动、杂音和温升过高等现象。

4、上述试验完毕后,调整油泵溢流阀,使其压力达到工作压力的1.1 倍时动作排油,此时也应无剧烈震动和杂音。

5、油泵阀组的启动阀一般应在油泵开始转动后3~5s 内动作,使油泵带上负荷,否则应调整弹簧压力或节油孔的孔径。

6、无水时,应先手动操作升降闸门一次,以检验缓冲装置减速情况和闸门有无卡阻现象,并记录闸门全开时间和油压值。

7、调整主令控制器凸轮片,使主令控制器的电气接点接通。断开时,闸门所处的位置应符合图纸要求。调整高度指示器,使其指针能正确指出闸门所处位置。

8、将闸门提起,在48h 内,闸门因活塞油封和管路系统的漏油而产生的沉降量不应大于 200mna

9、手动操作试验合格后,方可进行自动操作试验。提升和快速关闭闸门试验时,记录闸门提升、 快速关闭、 缓冲的时间和当时水库水位及油压值,其快速关闭时间应符合设计要求。

分体式液压启闭机调试运转

五、分体式液压启闭机开度调节

A、自动调节分体式液压启闭机开度

分体液压启闭机也可以配备自动调节功能,该功能可以让用户自动控制门扇的开度大小。自动调节的方法如下:

1.将电源接通,然后按下自动调节按钮。

2.通过控制面板上的数字键盘输入你想要的开度大小,液压启闭机会自动调节门扇的开度大小。

3.如果需要更改门扇的开度大小,只需再次按下自动调节,输入你想要的开度大小即可。

4.调整完成后,按下确认按钮,液压启闭机会自动保存设置,随时可供你使用

B、手动调节液压启闭机开度

分体液压启闭机开度指的是启闭机门扇的开度大小,一般情况下需要进行手动调节。手动调节的方法很简单,只需按照以下步骤进行:

1.先将电源断开,然后手动将门扇推开到你想要的开度大小,然后用螺丝刀调整门扇上的限位器,调整开度大小。

2.如果需要更改门扇的开度大小,只需要重复上述步骤,直到达到满意的效果为止。

3.调整后,用螺丝刀固定限位器,然后将电源重新接通即可。

总结:

以上就是关于分体式液压启闭机安装调试的内容了,其中还涵盖了分体式液压启闭机结构组成、安装详细步骤流程图、调试试运转等内容,当然不同型号,不同水利工程项目应用场景的安装都会有所不同,对于实际的安装,应以相关行业标准和设计图纸要求为准,以上内容仅供参考。
