集成式液压启闭机应用于平面闸门布置图尺寸参数

作者:瑞鑫水工 时间:2023-05-27 21:52:53 点击:141次

集成式液压启闭机又称为电液一体液压启闭机可用于中小型水利、市政河道污水治理工程的平面直升门(可单、双向止水),它具有结构紧凑、使用方便、安装快捷的特点,也可动水启闭。还可用于工作闸门,检修闸门或事故闸门(闸门材质可以是钢或铸铁),可以用单吊点,双吊点(闸门宽度大于3m),闸室空间不够时采用倒挂式布置。

一、集成式液压启闭机应用于平面闸门布置图

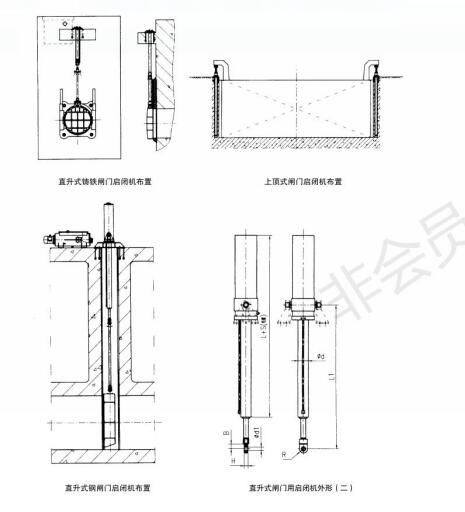

集成式液压启闭机应用于平面闸门布置图

布置图(一)

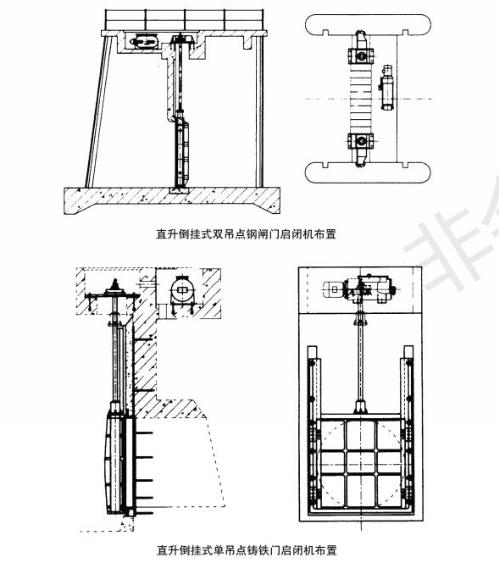

集成式液压启闭机应用于平面闸门布置图

布置图(二)

二、集成式液压启闭机应用于平面闸门常见型号技术参数

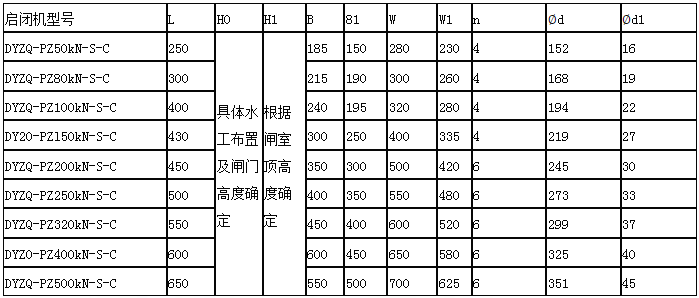

尺寸参数表(一)

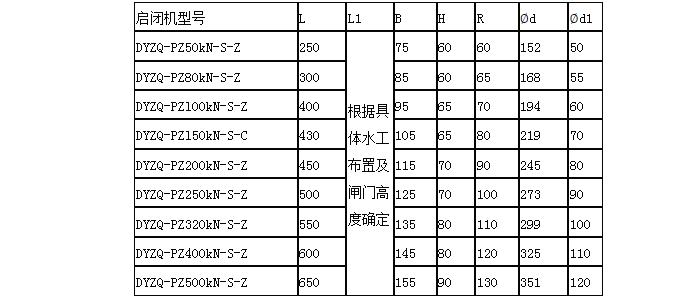

尺寸参数表(二)


说明:表中的S为设计行程
