液压升降坝

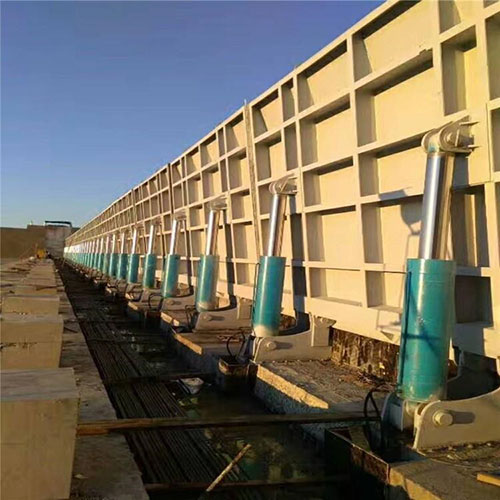

液压升降坝
液压升降坝

液压升降坝

报价:1.3万到2.6万/套,报价仅供参考,具体以实物为准

型号:按需定制生产加工

液压升降坝厂家报价是依据设计施工图纸来提供的,常见的报价范围在1.3万到2.6万每套,在某些区域也被称为液压升降翻板闸门、液压升降翻板钢闸门等,其构造结构图、优势特点、相关设计技术参数、原理如下,致电厂家免费提供报价详情,支持定制生产。一、产品简介:液压升降坝采用铰链式设计,以双支点或多支点的方式与坝面埋

产品详情

液压升降坝厂家报价是依据设计施工图纸来提供的,常见的报价范围在1.3万到2.6万每套,在某些区域也被称为液压升降翻板闸门、液压升降翻板钢闸门等,其构造结构图、优势特点、相关设计技术参数、原理如下,致电厂家免费提供报价详情,支持定制生产。

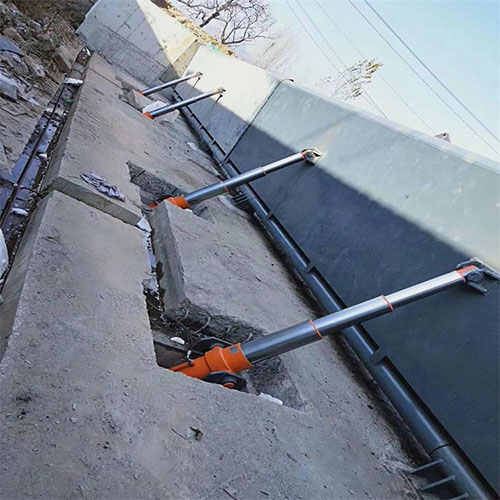

液压升降坝厂家

一、产品简介:

液压升降坝采用铰链式设计,以双支点或多支点的方式与坝面埋件连接,是一种新型拦河景观坝,将拦河闸分为多扇闸门,分别启闭,利用三绞点支撑原理,在闸门背后设置两个液压缸,液压缸采用单节或者多节柱塞,进行闸门的启闭机操作,液压坝可以配置钢闸门,钢筋混凝土闸门 两种门叶。具有结构稳定,启闭灵活的优势特点,是一种具有泄洪畅快、不畏泥砂淤积、不惧漂浮物影响的,被广泛应用于灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站的液压活动景观坝。

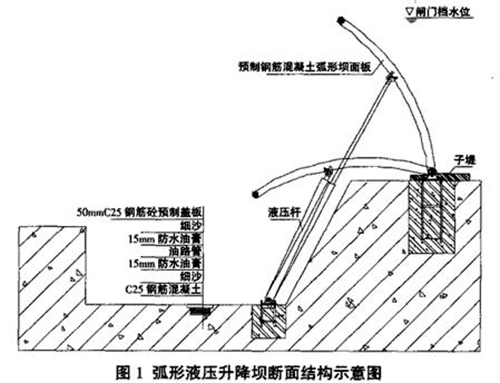

升降式液压坝的构造及结构图

二、液压升降坝的构造及结构图

1、结构组成:坝面(面板,也被称为门叶,可为弧形或平板形状)、液压油缸、液压泵站、控制系统、受力支撑系统及止水系统等组成。

2、面板:常见的有平面形和弧形,在液压驱动系统控制下,可绕固定底轴旋转;

3、支撑杆:支撑挡水板的杆件;

4、锁定装置,锁定支撑杆的装置;

5、液压驱动系统,通过液压系统控制挡水面板升降的装置。

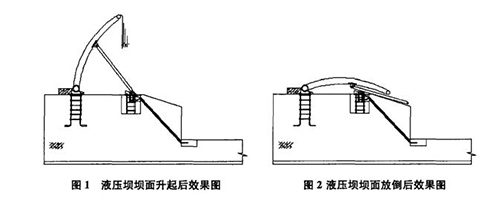

液压升降坝工作原理

三、液压升降坝工作原理:

1、采用一排液压缸直顶以底部为铰链轴的活动拦水坝面的背部,实现升坝拦水,降坝行洪的目的。

2、采用一排滑动支撑杆支撑活动坝面的背面,构成稳定的支撑墩坝。

3、采用小液压缸带动限位机构,挡住(或放开)滑动支撑杆下部的滑轮的运动,形成支撑墩坝固定和活动的相互交换,达到固定拦水、活动降坝的目的。

4、采用浮标开关,控制操作液压系统,实现无人管理。可根据洪水涨落,实现活动坝面的自动升降,也可通过电脑进行远程控制,实现一控多管。

四、液压升降坝的优势特点:

1、运行可靠。采用低温抗磨型的液压油,液压油箱中配深电加热装置,可保证在低温下良好运行,增强了其多场景适应性和可靠性。

2、结构强度高,抗冲击力强,采用低碳合金钢做坝面和合理的双三角形稳定力学结构,使其能够适应具有多砂、多石等抗冲击力强的河道场景;

3、适应性强,由于坝体长度不受限,并且支撑可靠,也无须建设闸墩或中继泵房,因此多场景地质条件的河床都可建设。比如钢坝闸不宜建造的大跨度河道、地质条件不好河道;再比如橡胶坝不宜建造的多砂、多石、多漂浮物、寒冷地区,洪水涨落快速的山区及城市河道等;

4、安装施工简单,施工成本低,因无须上部结构,减少了闸墩或排架、大量金属结构埋件及闸门启闭设备,大大节省了施工周期和施工成本;

5、操作控制系统灵活多样,可PLC 电控操作、电脑远程监控、水位自动升降坝、特定水位挡水等功能;

液压升降坝的优势特点

6、升降式液压坝的坝面形式多样,比如有平板形、弧形、机翼形等结构;

7、易维护,日常仅需对面板结构与液压系统正常维护即可,并且液压管布置于下游便于检修位置,漏油检测方便,容易更换,维护成本低,

8、使用寿命长,组件不易损坏,产品总体预期使用寿命可达30年。

9、启闭灵活,放坝速度快:因为升降液压坝的重力点较低,所以启闭灵活,同时可任意高度挡水的特点;

10、行洪能力强:坝面上下游基础落差小,开启泄洪时,水坝板紧贴河床,坝面只高出基础约20cm达到与橡胶坝同样的泄洪效果,行洪、冲沙、排漂效果良好,而且,遭遇特大洪水也不会对结构造成损坏;

11、美观,坝面可喷色彩、文字、图案:活动坝面高度可随意调节、演示,上游有漂浮物时,只要操控一下液压系统,即可轻松地冲掉,使河水清澈,上游水量较大时形成瀑布景观和水帘长廊奇观,可供游人观赏;

12、投资少,采用钢混凝土结构,基础上部的宽度只要求与活动坝高度相等。同时液压系统简便,因此,工程成本较低。

五、液压升降坝常见的行业尺寸技术规范参数

1、升降坝坝面形状:弧形、平板形;

2、升降坝的高度:1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m;

3、单扇宽度:标准宽度为6m,非标可另行设计;

4、液压启闭机结构:柱塞缸、双作用缸、多级缸;

5、控制系统:手动摇杆式操作、PLC 电控操作、电脑远程控制及监控;

6、其他可选功能:同步升降坝功能、自动预警功能、自动降坝功能。

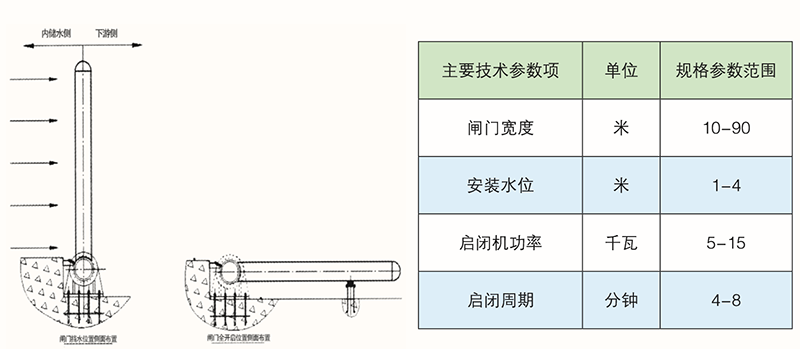

液压升降坝结构布置及尺寸技术参数

六、液压升降坝与其它拦河坝的优势对比

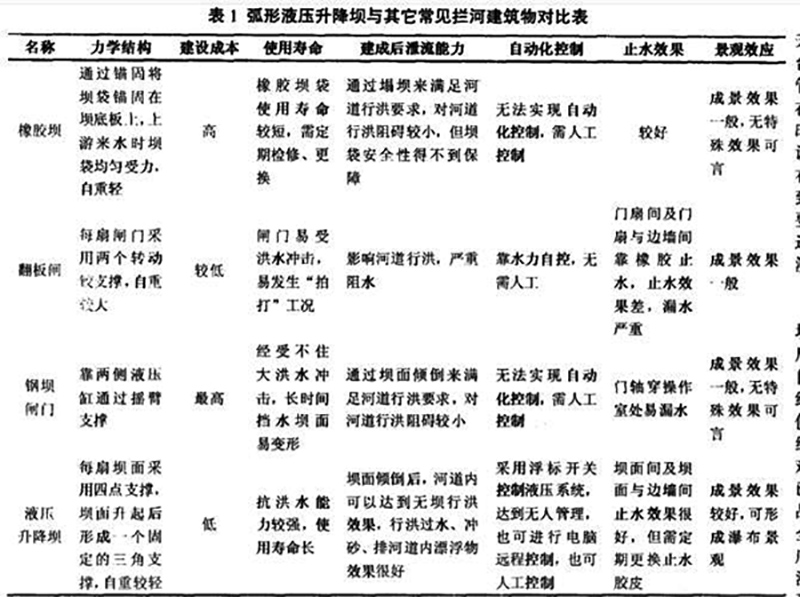

液压升降坝与其它拦河坝的优势对比

七、液压升降坝应用范围及应用效果图:

液压升降坝做为一种新型的液压坝应用非常广泛,比如:农田灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设等等。

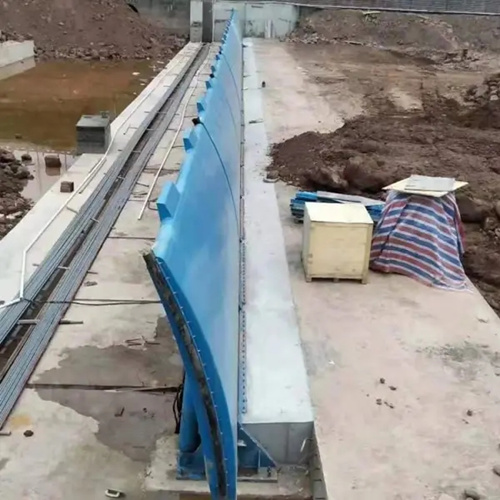

液压升降坝应用效果图

总结:

以上就是关于液压升降坝的厂家报价、结构构造图、原理、优势特点、优势特点、行业常见尺寸技术规范参数、应用范围等内容了,关注我们了解更多关于升降液压坝的安装、操作等各方面的内容!致电厂家,免费为您提供实时报价行情!
