深孔弧形钢坝闸门液压启闭机安装尺寸参数大全

作者:瑞鑫水工 时间:2023-04-27 21:40:04 点击:248次

深孔弧形钢坝闸门液压启闭机多用于水利、水库、小型水电站的标(潜)孔弧形闸门,它具有结构紧凑、传动效率高、压力损失小、运行平稳的优点,并且弧形闸门可动水启闭,深孔弧形钢坝闸门多数采用单吊点,启闭机需设下压力,表孔弧形钢坝闸门多采用双吊点,可自重闭门。其安装尺寸技术参数表如下:

一、深孔弧形钢坝闸门液压启闭机安装技术参数

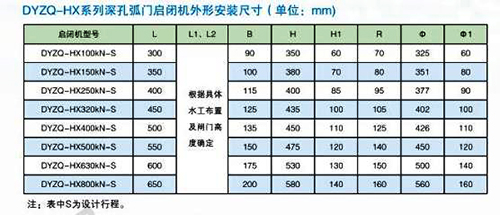

深孔弧形钢坝闸门液压启闭机安装技术参数大全


二、深孔弧形钢坝闸门液压启闭机安装布置结构图,液压启闭机布置可采用上端耳轴、中间耳轴或下端耳轴摆动的结构型式,结构图如下

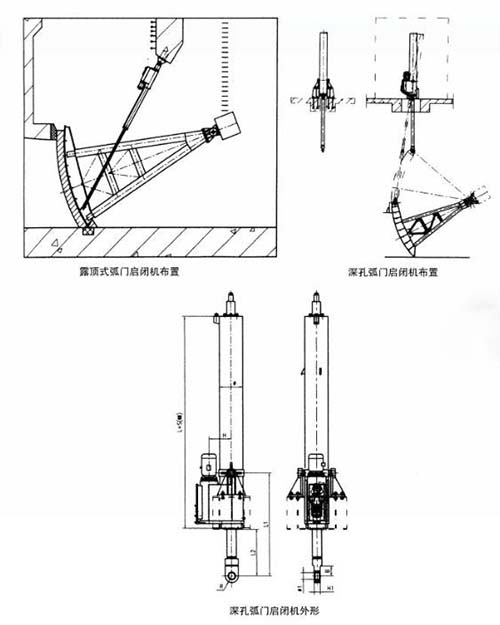

深孔弧形钢坝闸门液压启闭机安装布置结构图

总结:

以上就是关于弧形钢坝闸门液压启闭机安装尺寸及结构布置图的内容了,本厂生产弧形闸门、液压启闭机规格型号多种多样,有特殊需求的用户可定制生产。
