下卧式翻板闸门液压启闭安装布置尺寸参数

作者:瑞鑫水工 时间:2023-04-22 22:28:49 点击:225次

下卧式翻板闸门液压启闭机可以说是有两部分组成,一是下卧式翻板闸门,另外一个是液压启闭机,也被称为卧倒式翻板闸门启闭机,倾倒式闸门启闭机等,多用于市政水利、景观水利、市政给水排水、水产养殖、农田水利等水利水电工程,具有开启灵活方便,泄洪性能优良等优势特点,为了广大用户能够详细的了解其外形安装布置尺寸参数,瑞鑫水工总结如下:

一、下卧式翻板闸门外形尺寸

下卧式翻板闸门常见尺寸为,闸门高(H):1.5m 、2m、 2.5m、 3m、 3.5m、 4m、 4.5m、 5m、 5.5m、 6m;单扇闸门宽度为:6m,另有要求的,本产可依据要求设计生产加工。

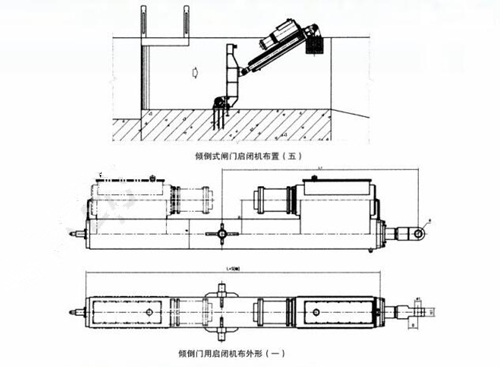

下卧式翻板闸门液压启闭安装结构结构图

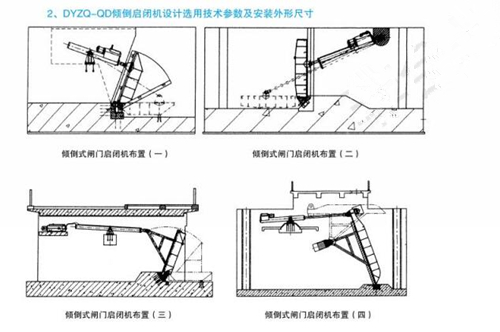

下卧式翻板闸门液压启闭安装布置图

二、卧倒式翻板闸门配型液压启闭机外形安装尺寸参数表如下:

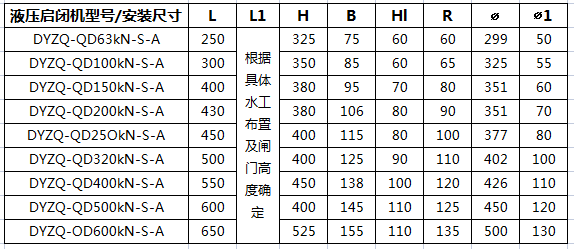

表一:DYZQ-QD63-600kN-S-A系列卧倒式翻板闸门液压启闭机外形安装尺寸(单位:mm)

DYZQ-QD63-600kN-S-A系列卧倒式翻板闸门液压启闭机外形安装尺寸

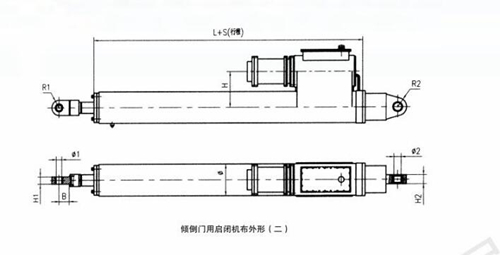

下卧式翻板闸门启闭机安装布置尺寸图

表二:DYZQ-QD63-600kN-S-B系列卧倒式翻板闸门液压启闭机外形安装尺寸(单位:mm)



总结:

以上就是关于下卧式翻板闸门启闭机安装布置尺寸参数的内容了,其中包含了DYZQ-QD63-600kN-S-A系列卧倒式翻板闸门液压启闭机外形安装尺寸,DYZQ-QD63-600kN-S-B系列卧倒式翻板闸门液压启闭机外形安装尺寸及常见的下卧式翻板闸门尺寸型号等内容,本厂可为用户定制生产,产品质量可靠!
