液压旋转坝是一种通过坝面绕轴旋转的拦水坝，结构形式多种多样，比较常见的由底横轴液压旋转坝、支撑杆液压旋转坝、移轴式液压旋转坝等。下面为大家详细介绍。

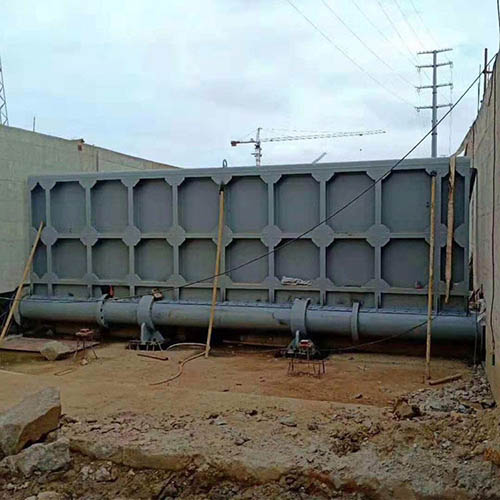

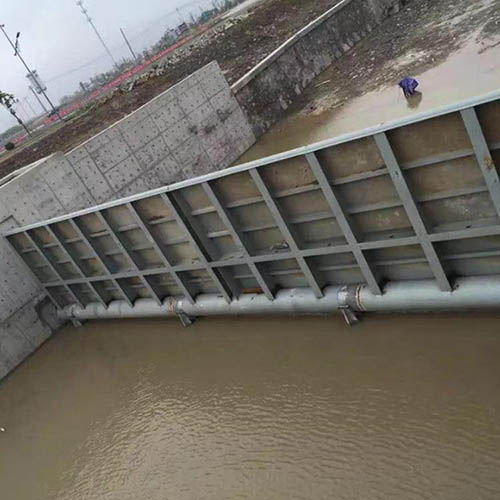

一、底横轴液压旋转坝
1、底横轴液压旋转坝工作原理
底横轴液压旋转坝是一种通过液压启闭机驱动地横轴来实现坝面升降的新型钢坝闸门，通常安装于溢流坝，排水孔，堤岸溢洪道，水力隧洞和水闸的开口中，以控制上游和下游的水位，调节流量，排放洪水并清除沉积物。
2、底横轴液压旋转坝优势特点
底横轴液压旋转坝是一种低水头的水工结构，具有保水和排水的双重功能，通常可以使用30至50年。其不仅是可以打开和关闭闸门来控制流量和调节水位，而且还可以防止潮汐逆流并在汛期排出洪水， 用于市政河道，不仅要满足传统防洪排涝的要求，还可适应城市发展水平和城市景观，体现城市的特色和特征，增强新的人文意识。同时维护也非常方便，投资建设成本低，不需要上游的围堰，节省了大量的人力和物力。
二、支撑杆液压旋转坝
1、支撑杆液压旋转坝工作原理

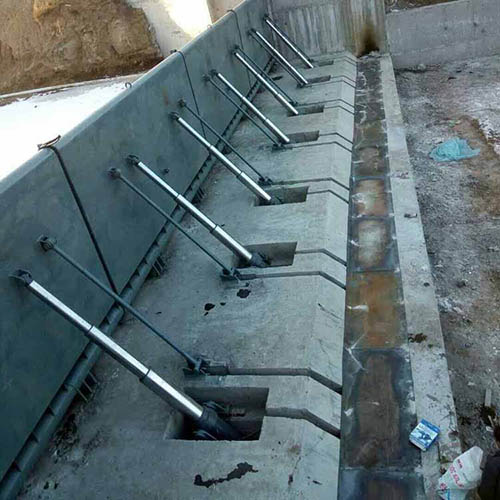

支撑杆液压旋转坝，顾名思义，此种液压旋转坝采用刚性支撑杆的结构形式，在旋转坝坝面底部有轴，可以旋转支撑杆上端与坝面背水面相连，下端与地面上方支架相连。支撑杆中部有轴，可以弯曲折叠液压缸上端连接支撑杆中部，下端连接地面上方支架。当坝面与地面呈一定角度时，支撑杆成直线，液压缸完全收缩，此时液压缸等同于机械杆。液压缸与成直线的支撑杆共同支撑坝面，支撑形状为“入”字型。
当液压缸伸出时，坝面顺水方向旋转，开始泄洪、排水，当液压缸完全伸出时，支撑杆弯曲角度小，折叠放在水平坝面下方。此时坝面泄洪排水。
当液压缸收缩时，支撑杆拉直，坝面逆水旋转，开始蓄洪挡水。当液压缸完全收缩时，支撑杆成直线，坝面处于蓄洪状态，挡水水位升高。支撑杆弯曲折叠方向可以选择顺水方向或逆水方向弯曲折叠。
2、支撑杆液压旋转坝优势特点
a.因为是在液压缸收缩到位后，支撑坝面，等同于机械杆，同直线状机械杆共同支撑坝面，形成“入”型坝面支撑。因此可靠牢固。液压缸又因使用时间短、磨损小，使用寿命长，坝面寿命也延长。
b.支撑杆结构不受温度变化影响，坝面不会因不受人工控制而摆动，坝面稳定性
c.液压缸放置的地方合理，不会因泥沙汇集而摆不动。
3、支撑杆液压旋转坝分类
支撑杆液压旋转坝常见类型有：刚性支撑杆液压旋转坝、滚动机械杆支撑液压坝、拖杆液压旋转坝、折叠杆自锁式液压旋转坝、旋转杆支撑液压坝等。

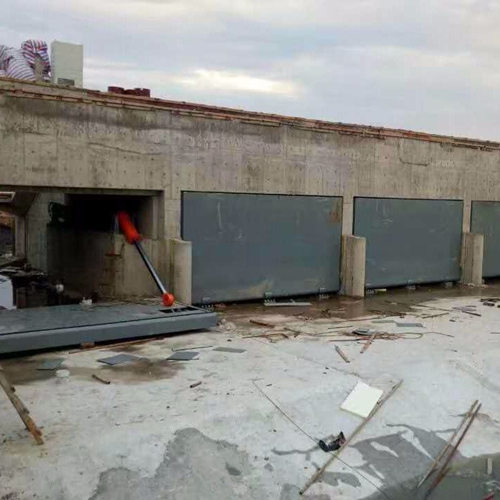

三、移轴式液压旋转坝
移轴式液压旋转坝与墩之间有轴相连，坝面承受的水压靠墩支撑，液压启闭机驱动坝面旋转，一端连在坝面上，另一端连在墩上，轴的位置在坝面上有三种形式中轴式旋转、顶轴式旋转、底轴式旋转。其中顶轴式和底轴式旋转坝，轴的位置固定不变，一个在坝面上端位置，一个在坝面下端位置。中轴式旋转坝，轴的位置是可以选择多处，可根据杆杠原理，需综合考虑液压缸用力受力位置和坝面上轴的位置，达到既用力又省力的目的。
总结：
以上就是关于液压旋转坝的内容了，其中包含了多种旋转式液压坝，应用非常广泛，比如河道景观坝、水电站、水库、市政河道等水利工程。
