液压旋转坝生产安装有哪些规范要求

作者:瑞鑫水工 时间:2024-03-13 22:54:39 点击:83次

液压旋转坝是一种由门叶、底轴、拐臂、锁定装置、支铰装置、止水装置、启闭机等组成的工作钢坝闸门,也被称为底横轴驱动钢坝闸门。具有动水快速启闭、可调控溢流功能,主要适用于较大跨度、较低水头的水闸。其制造、施工应遵守相应的规范标准,下面瑞鑫小编为大家梳理如下。

液压旋转坝生产安装有哪些规范要求

一、液压旋转坝生产加工规范要求

1、设计应满足结构强度、刚度和稳定性以及防腐蚀、制造、运输和安装的要求;

2、旋转坝孔口较大布置检修闸门困难时,底轴旋转式钢闸门宜设计成免检修闸门;

3、对于无条件检修的旋转坝,应按照免维修、少维护的要求设计;

4、对于通过采取措施形成检修条件的旋转坝,可适当简化相应的结构构件及防腐设计要求;

5、对于上游漂浮物来量较大的工程,可在闸室上游设置拦污设施。

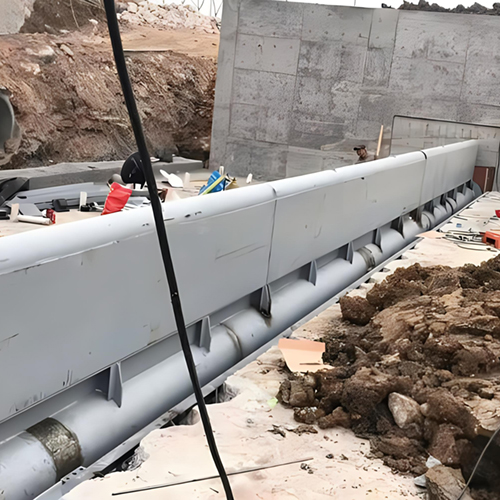

液压旋转坝生产加工规范要求


二、液压旋转坝安装规范要求

1、闸址选择、总体布置及结构设计等应符合 SL 265 的规定;

2、旋转坝宜采用机电液一体化的同步驱动、启闭控制的电气控制系统,以实现现地和远方控制;

3、旋转坝工程等别、建筑物级别和洪水标准应按SL 252、GB 50201和SL 482的有关规定确定;

4、关闭挡水状态下,门顶漫溢水舌厚度不宜超过 0.3 m,且不应超过 0.5 m,门顶水深超过时应及时开门调节;

5、旋转坝卧倒时,考虑到底止水的布置,闸门可根据底轴大小适量超出闸室地板,且不宜超过 0.3m;

6、地基在各种运用情况下均应满足承载力、稳定和变形的要求;

7、坝基地质条件较差,不能满足基础承载力或不均匀沉降等要求时,应采取整体式底板或桩基础等基础处理措施;

8、旋转坝室地基处理设计等应按 SL 265 执行

9、旋转坝启闭机型式宜根据旋转坝尺寸、运行条件以及防洪泄水等因素确定。大型闸门宜选用双侧驱动集成式启闭机;中、小型闸门可选用其它能提供推、拉力的双拐臂驱动启闭机,小型闸门也可选用单侧驱动启闭机;

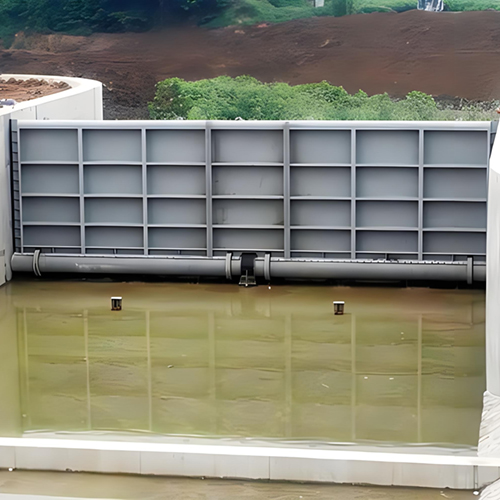

液压旋转坝安装规范要求

11、启闭机室可在闸门的一侧或者两侧布置,结构尺寸应满足启闭、控制、排水、清淤等设备的布置、操纵和检修等要求;

12、启闭机室应满足通风、防渗、防雨及采光照明等要求,进人检修口孔径不小于1000mm,检修口进出通道按 GB 4053.1 设置爬梯或踏步。启闭机室顶需要过流时,应进行密封处理,并应在旋转坝底板下部布置维护管理交通廊道;

13、具有紧急防洪、泄水任务的水闸,集成式启闭机在失电情况下,宜具备手动应急装置,可手动卸荷,并使闸门平稳下卧;

14、多孔闸门宜在启闭机室与各闸室之间布置地下管廊,以满足运行、维修及安全的要求。地下管廊断面尺寸,除应满足设备及管线的布置外,还应满足巡查和检修要求;

15、旋转坝启闭机室底板及地下管廊应设置排水沟、集水井和排水泵,当集水井水位升至设定

总结:

以上就是关于液压旋转坝的生产、安装部分规范要求的内容了,以上内容摘自网络,仅供参考,具体液压旋转坝工程应因地制宜,严格遵循相应的设计规范要求!
