快速液压启闭机安装布置图及尺寸参数要点说明

作者:瑞鑫水工 时间:2023-04-11 22:08:11 点击:355次

众所周知,快速液压启闭机往往被用来启闭泵站事故平面闸门,那么常见型号的安装布置尺寸、安装布置结构图及安装要点您了解吗?在此,瑞鑫水工为方便广大用户参考,为大家总结如下:

一、快速液压启闭机安装布置图:

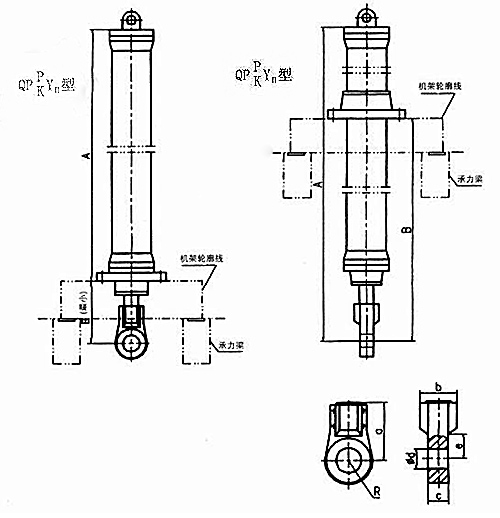

快速液压启闭机安装布置图

二、快速液压启闭机安装布置尺寸参数:

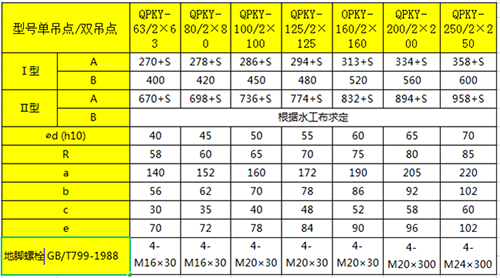

表一:QPKY-63/2×63-QPKY250-2×250快速液压启闭机安装布置尺寸参数

QPKY-63/2×63-QPKY250-2×250快速液压启闭机布置尺寸参数

表二:QPKY-320/2×320-1000/2×1000快速液压启闭机安装布置尺寸参数



三、快速液压启闭机安装要点说明:

1、机架由启闭机制造厂商根据水工布置尺寸配套设计并供货。

2、在承力梁上启闭机安装部位予埋钢板,安装时找正位置后机架与予埋钢板焊接牢固。

3、当要求采用地脚螺栓安装时,螺栓规格数量见表。

4、选用双吊点启闭机时一定要注意闸门两吊耳轴应平行布置。

5、与闸门连接的闭机吊耳轴一般由闸门制造厂配套供货,如需启闭机配套供货应作说明,并由闸门制造厂提供相关连接尺寸。

6、表中的S为设计行程。
