选择专业厂家，解决低水头水利工程挡水泄流难题。瑞鑫水工专注倾倒式钢坝闸门研发、生产与施工近 20 年，深刻把握其 “底部铰轴连接、顶部液压顶推、绕底轴倾倒泄流” 的核心结构，严格遵循《水利水电工程钢闸门设计规范》（SL 74-2019），为景观河道、中小型泄洪渠、农业灌溉渠等低水头项目，提供从方案设计、生产制造到现场安装的一站式服务，以 “结构稳定、维护简便、降本增效” 的优势，助力 300 + 水利工程如期交付、稳定运行。
一、核心技术参数（贴合顶推驱动特性，适配低水头场景）
倾倒式钢坝闸门以 “顶部液压顶推” 为驱动核心，参数设计兼顾结构稳定性与工程经济性，关键指标均通过强度验算及工程实践验证。
| 参数类别 | 常规应用 | 定制调整范围 | 核心价值说明 |
|---|
| 适用水头 | 0.5m-5m | 0.3m-6m | 专为低水头场景设计，超过 5m 需优化门叶重心及启闭机推力，确保抗倾覆安全系数≥1.1（符合 SL 74-2019 规范）。 |
| 单扇门宽（跨度） | 4m-12m | 3m-14m | 整体门叶无分段，跨度 10m 以上增设纵向加强肋抗扭；14m 为顶推驱动经济跨度上限，超 14m 建议分孔布置。 |
| 门叶高度 | 1.0m - 5.0m | 0.8m - 6.0m | 门叶高度略高于设计水头（预留 0.2-0.5m 安全余量），3m 水头对应门叶高度 3.2m，确保挡水无漫溢。 |
| 门叶材质与厚度 | 面板 Q235B（8-20mm）；主梁 Q355（H 型钢） | 面板 Q355（10-22mm） | 8m 跨度（3m 水头）面板厚 12mm，主梁用 H180×94×6.5 型钢，焊接后整体受力均匀，抗水流冲击能力强。 |
| 止水方式 | 侧端 + 底部 E/P 型橡胶止水 | 侧端 L 型橡胶止水 | 采用三元乙丙橡胶（EPDM），渗漏量≤0.1L/(m・s)，满足水利规范；更换时无需吊装门叶，省时省力。 |
| 启闭驱动系统 | 双缸同步液压顶推启闭机 | 单缸启闭机（小跨度） | 液压机安装于门叶顶部两侧（非闸室），额定推力 60-350kN，行程匹配门叶高度，双缸同步偏差≤5mm，运行平稳。 |
| 液压系统参数 | 工作压力 12-16MPa；电机功率 3-22kW | 工作压力 10-18MPa；电机功率 2.2-30kW | 10m 跨度（4m 水头）配 15kW 电机，液压站设于岸边，管路耐高压≥25MPa，维护便捷。 |
| 防腐标准 | 喷砂除锈 Sa2.5 级 + 环氧富锌底漆 + 氯化橡胶面漆 | 热喷锌 + 氟碳面漆（高腐蚀环境） | 涂层总厚≥140μm，淡水环境寿命≥12 年，化工废水河道采用热喷锌，寿命提升至 15 年以上。 |
二、核心结构与驱动原理
倾倒式钢坝闸门区别于底横轴钢坝闸门的关键，在于液压启闭机安装位置及驱动方式，具体结构及工作逻辑如下：
1. 三大核心结构组成（保留原文框架，细化特性）

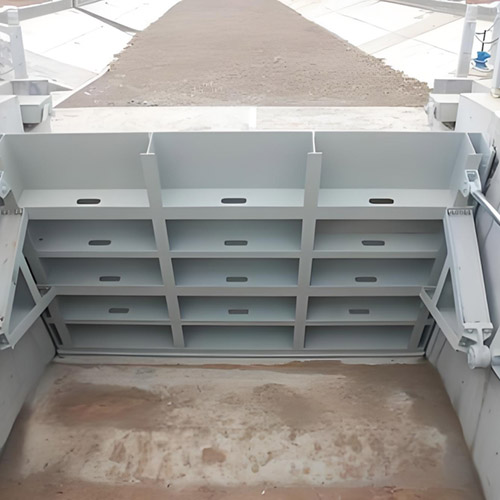

主体活动部分（门叶）：由面板、纵向主梁、横向次梁及支臂组成整体框架，顶部两侧设启闭机连接耳板。门叶绕底轴可在 0°（竖立挡水）-85°（倾倒泄流）旋转，无分段缝隙，挡水密封性强；支臂与底轴刚性连接，确保旋转时受力稳定。
埋固部分：包含混凝土基础内的底轴铰座、侧端止水座及底部止水座。铰座采用铸钢材质，固定底轴位置；止水座与门叶止水条紧密贴合，工程隐蔽安装后不影响防汛与通航，还能改善河道景观。
启闭驱动部分：双缸液压顶推启闭机为核心驱动，缸体底部铰接于岸边混凝土支座，活塞杆顶端通过销轴连接门叶顶部耳板。无闸室拐臂结构，驱动直接且响应迅速，适合空间有限的河道场景。
2. 工作原理（贴合原文逻辑，补充驱动细节）
挡水状态：液压启闭机活塞杆完全收回，门叶在自重作用下竖立，底部及侧端橡胶止水与埋固部分紧密贴合，阻挡水流，满足蓄水、挡水或抬高水位需求。
泄流状态：启动液压系统，活塞杆伸出顶推门叶顶部，门叶绕底轴向泄水侧倾倒，水流从门叶底部与基础间隙通过；通过控制活塞杆行程调节倾倒角度（角度越大泄流量越大），实现流量准确控制。
复位状态：关闭泄流时，活塞杆收回，门叶在自重及反向水流推力（若有）作用下反向旋转，逐渐复位至竖立状态，止水条重新贴合，恢复挡水功能。
三、产品核心优势
瑞鑫倾倒式钢坝闸门的优势，均基于结构特性及生产工艺实现，解决工程实际痛点：
材质可靠，结构稳定：主体选用 Q235B/Q355 碳钢，焊接前进行探伤检测，焊缝合格率 100%；门叶整体受力设计，抗水流冲击压力达 0.5MPa，适配复杂低水头工况。
专业防腐，延长寿命：拥有先进喷砂除锈及喷涂车间，喷砂达 Sa2.5 级标准，底漆 + 面漆双层防护，涂层附着力强，长期浸泡水中无锈蚀，使用寿命较普通工艺延长 5-8 年。
橡胶止水，滴水不漏：优选三元乙丙橡胶止水条，耐老化、弹性好，压缩不可逆变形≤20%（70℃×24h），实测渗漏量远低于行业标准，避免因泄漏影响工程效益。
顶推驱动，操作便捷：液压系统支持本地按钮及远程 PLC 控制，手机 / 电脑端可监控闸门开度、运行状态，实现无人值守；单扇门启闭时间 5-8 分钟，紧急泄洪响应及时。
严苛质检，品质保障：从原材料入场到成品出厂，历经材质检测、焊接检验、结构强度试验、止水渗漏试验及启闭运行试验 5 重质检，确保每台产品符合规范要求。
四、科学选型指南
根据工程工况及核心需求选型，确保闸门与项目匹配，避免资源浪费：
1. 按工程类型选型
| 工程类型 | 建议参数范围 | 选型要点 |
|---|
| 景观河道 / 城市水系 | 跨度 6-12m，水头 0.5-2m，门叶高度 1.0-2.5m | 优先选大跨度门叶（减少闸墩），门叶顶部设计弧形，面漆选用定制色氟碳漆，与周边景观融合；低噪音液压系统（运行噪音≤65dB），不影响市民活动。 |
| 中小型泄洪渠 / 灌溉渠 | 跨度 4-10m，水头 1.5-5m，门叶高度 1.8-5.0m | 加强门叶主梁（选用 H200×100 型钢），增加启闭机推力（≥250kN）；验算抗倾覆稳定性，确保泄洪时结构安全，满足灌溉挡水与应急泄洪双重需求。 |
| 乡村小型河道 / 池塘 | 跨度 3-6m，水头 0.3-1.5m，门叶高度 0.8-1.8m | 简化结构（减少次梁数量），选用常规防腐工艺，控制采购成本；液压站选用简易控制箱，适配乡村运维能力，满足日常挡水、灌溉需求。 |
2. 按核心需求选型
需求：降本增效：选择 4-8m 常规跨度（结构成熟，材料利用率高，成本较 12m 跨度低 25%）；采用国产优选液压元件，避免进口溢价；免费提供选型方案，减少设计成本。
需求：景观美观：10-12m 大跨度门叶搭配弧形顶部，面漆选青灰、米白等景观色；埋固部分隐蔽安装，不破坏河道原有生态，某城市景观项目应用后，游客停留时长提升 45%。
需求：维护简便：优先选标准橡胶止水条（易采购、更换快）；液压站设于岸边便于检修，每年仅需更换 1 次滤芯，单次维护成本≤2000 元，远低于传统闸门。
五、维护与售后保障
倾倒式钢坝闸门维护简便，核心维护内容及瑞鑫服务保障如下：
1. 日常维护要点
止水维护：出现渗漏时，无需整体吊装门叶，只需将闸门倾倒至 45°（使止水条脱离贴合面），更换老化止水条即可，单米更换时间≤30 分钟，成本约 50 元 /m。
液压系统维护：每月检查油箱油位（低于刻度线补充 46# 抗磨液压油），每季度更换滤芯；每年进行 1 次系统压力测试，确保压力稳定在设计范围，避免驱动故障。
底轴维护：每 2 年通过铰座注油孔加注 ZL-3 锂基润滑脂，无需拆卸结构，确保底轴旋转顺畅，防止锈蚀卡阻。
2. 瑞鑫售后保障
免费技术支持：提供《安装手册》及《维护指南》，派技术人员现场指导安装，确保门叶垂直度≤1mm/m、底轴水平度≤0.5mm/m，符合规范安装要求。
定期巡检服务：验收合格后 1 年内，每 3 个月上门巡检 1 次，检查止水密封性、液压系统压力及控制精度，出具《巡检报告》，不符合要求的问题免费整改。
易损件供应：长期供应橡胶止水、液压滤芯等易损件，24 小时内响应发货，确保维护及时性，避免影响工程运行。
选择瑞鑫水工・3 大合作理由
近 20 年行业经验：专注倾倒式钢坝闸门研发生产，累计完成 300 + 项目，涵盖景观、泄洪、灌溉等场景，可提供同类型工程案例及验收报告参考。
一站式服务能力：拥有先进设计团队（可按需定制方案）、成熟生产加工团队（标准化生产降本增效）、经验丰富施工团队（确保如期交付），从设计到安装全程把控，减少中间环节沟通成本。
规范设计保障：所有产品严格依据 SL 74-2019 规范设计，提供完整设计计算书及强度验算报告，确保结构安全可靠；支持第三方检测，参数与合同一致，让客户采购更放心。
