直式电液推杆可分为DYTZ型整体直式电液推杆和DYTZW微型直式电液推杆两种，它们常见的规格型号技术参数如下表所示：
一、DYTZ型整体直式电液推杆技术参数表：

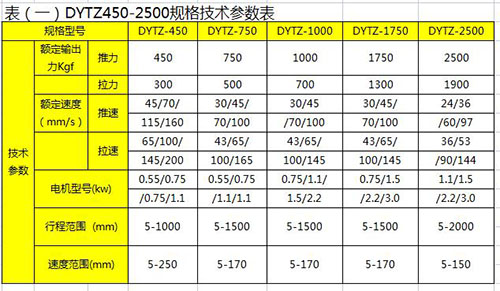

表（一）DYTZ450-2500直式电液推杆规格技术参数表

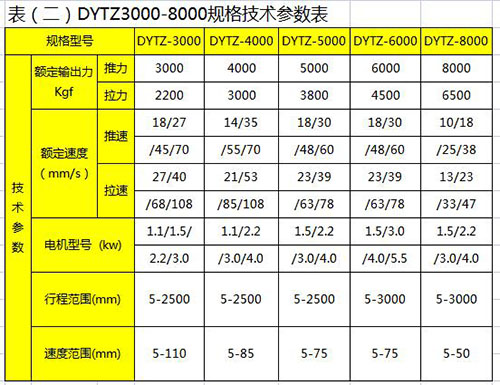

表（二）DYTZ3000-8000直式电液推杆规格技术参数表

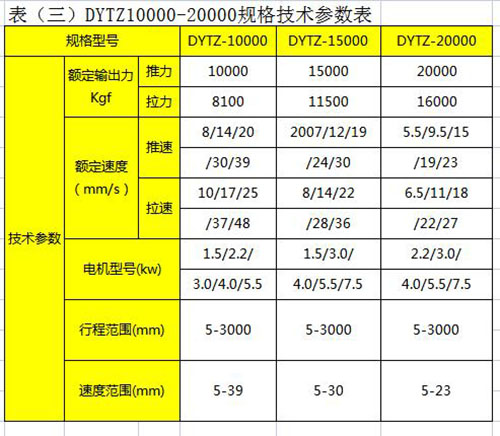

表（三）DYTZ10000-20000直式电液推杆规格技术参数表
说明：
1、上列表中的电机电压等级为380V，防护等级为IP44，绝缘等级为B级（根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65，或耐高温（120℃）等特殊电机。
2、表中的电机型号及功率，指该推杆在额定输出力、额定速度，电机功率与推拉力成正比。
3、表中额定速度为常规速度，若推拉速有特殊要求订货时需说明；
4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m，月平均相对湿度不超过百分之90，电液推杆使用的工作环境温度为：-5～+50℃，工作介质随环境温度不同，选用合适的液压油（-5～+20℃时采用32#抗磨液压油（L—HM32），+20～+50℃时采用46#抗磨液压油（L-HM46）），液压油加注前需过滤，过滤精度100μm以上。
5、锁定型即电液推杆的活塞锁定在任意位置，外力作用下活塞杆不运动。不锁定型即在外力作用下活塞杆可运动。

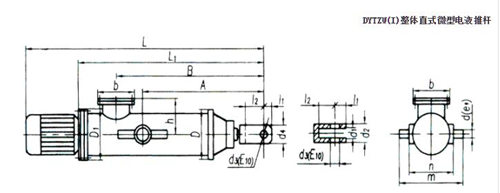

二、直式电液推杆结构图

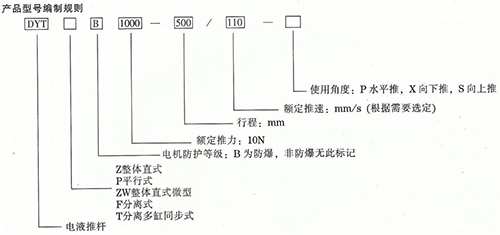

三、电液推杆型号表示说明：
1、DYT-电液推杆
2、Z-整体直式，F-分体式，ZW-微型整体直式，P-平行式，T-多提多缸同步式
3、电机防护等级，B-防爆，无标记的为非防爆型
4、额定推力
5、行程
6、额定推速
7、使用角度：P-水平推，X-向下推，S-向上推
四、影响直式电液推杆性能的六大要素
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即:速度调节推、拉力调节，行程调节(行程开关定位)。
