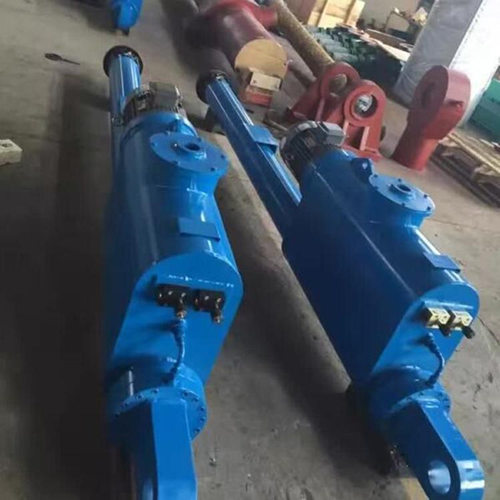

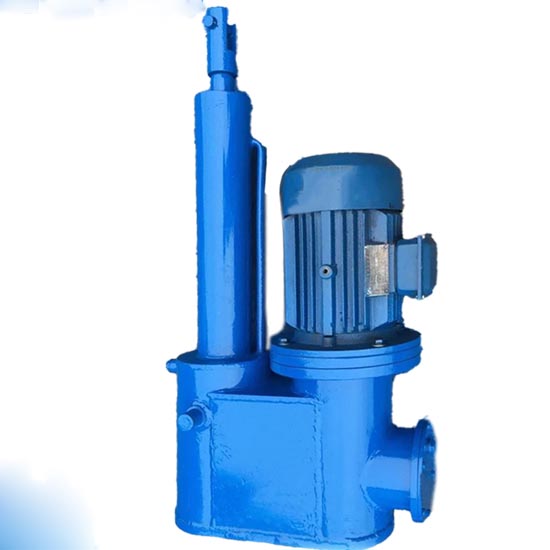

平行电液推杆从外形上来看是指动力源电机和推杆为平行的,此种设备具有自我保护功能,能够进行可靠的过载自我保护,就算是在设备超负荷运行的情况下,它也能发出信号,停止运行,保护设备。
一、平行电液推杆优势
1、具有过载保护功能:可配备可靠离合器,防止过载;也可配备过载压力传感器,防止过载;
2、动作灵敏,运行平稳:采用全液压传动,能有效缓冲外来冲击力,行程控制准确,可控制设备的使用环境,避免危险建筑物的接触;
3、可以上升、也可以下降,非常适用于往复的运转,或是直线的运行操作;
4、推拉力,速度(用户要求)无级可调,驱动力范围非常广;
5、具有自锁功能,因故断电,推杆自锁,避免发生事故。
6、工作油路循环处于无压的封闭钢筒里,不渗油、不吸尘;
7、准确定位:综合位置精度可达0.1mm;电动缸位置精度可达0.1um;
8、可实现闭环定位:编码器由变频器或控制器配置控制,实现闭环定位,精度要求不高时,可配电位器实现在线控制。

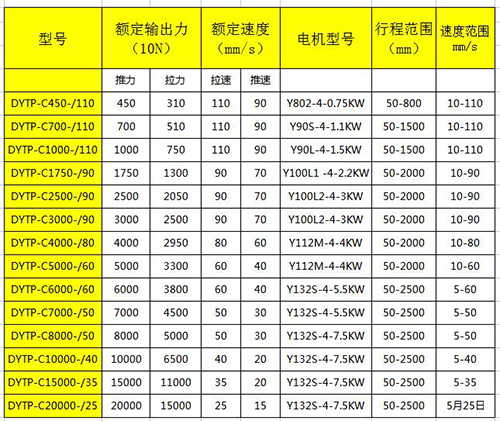

二、平行电液推杆技术参数:
技术参数说明:
1、上列表中所列电机的电压等级为380V,防护等级为IP44,绝缘等级为B级,如有防爆要求请注明。
2、 超出表中所列行程制造范围或速度制造范围的,请另行注明,否则按表内技术参数制造。
3、 推杆出厂时实际速度为表中可调范围的中间值。
4、 表中所列的电机功率,出厂时可能会根据推杆的实际推、拉力、速度等参数作适当调整

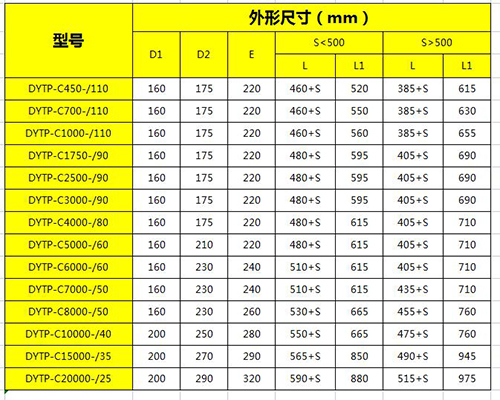

三、平行电液推杆常见型号尺寸参数:
四、平行电液推杆角度选型说明
1、推杆向,下伸出方向和垂直夹角在正负75°内选择X;
2、推杆伸出方向和水平夹角在正负15°内选择P;
3、推杆向上伸出方向和垂直夹角在正负75°内选择S。
五、平行电液推杆应用
平行电液推杆被应用于建筑、交通、石油、化工等行业。
