液压折叠坝支撑杆结构特点

作者:瑞鑫水工 时间:2024-02-17 21:35:11 点击:133次

折叠液压坝是在普通直推式液压坝的基础上进行修改的新型液压坝,其与普通直推式液压坝的主要区别在于它取消了整根支撑杆的结构形式,以支撑销锁定结构代之。 折叠液压坝的支撑系统为折叠式支撑结构,其主要支撑构件分为上、下连杆,两者中间通过支撑销连接,并配有锁定液压缸,下支撑杆底部铰接于固定铰支座。

液压折叠坝支撑杆结构特点

一、液压折叠坝支撑结构组件

一组折叠式支撑结构包括一根上支撑连杆、两根下支撑连杆、支撑销、液压杆、耳板、耳板底座、底部钢板、角焊缝和地锚螺栓。

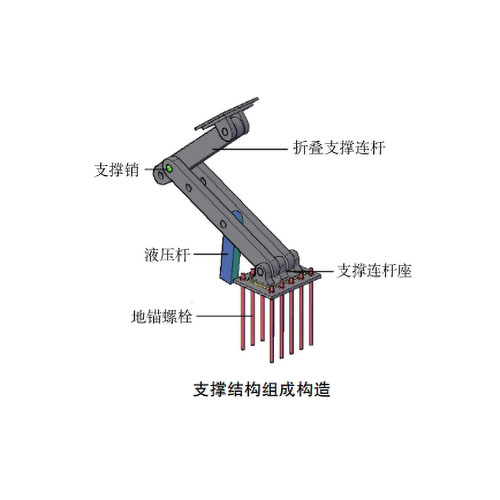

二、液压折叠坝支撑结构图

液压折叠坝支撑结构图

三、液压折叠坝工作原理

当需要折叠液压坝卧坝行洪时,因上、下连杆铰接于支撑销,并在支撑销处发生折叠收拢;当需要立坝拦水时,液压折叠坝的上、下连杆展开,支撑住面板进行挡水。液压缸带动液压杆上下移动,产生顶托支撑杆折叠和收拢的启闭力;支撑连杆座由耳板、耳板底座及底部钢板组成,角焊缝将耳板底座焊接于底部钢板上表面;底部钢板通过地锚螺栓布置于底部基础之上。

四、液压折叠坝支撑结构特点优势

1、能够降低支撑液压油缸的推力行程,节约油缸成本,还能节省支撑连杆下放后的空间;

2、 折叠支撑系统可以任意固定液压坝升坝高度,不受限于限位卡的数量和位置。

总结:

以上就是关于液压折叠坝支撑结构特点的内容了,另外,液压折叠坝具有运行灵活无卡组,同时可保护液压缸不受泥沙、流石侵蚀的优势,还可任意调节高度。可广泛应用于泥沙含量较大,山石较多的河道和水域。
