液压坝安装步骤图解及安装注意事项,厂家汇总不容错过

作者:瑞鑫水工 时间:2023-07-12 22:02:33 点击:623次

液压坝的安装与常见铸铁闸门的安装完全不同,需要进行现场的组装, 相对比较复杂。在此,关于液压坝的安装步骤图解及安装注意事项,瑞鑫水工小编梳理如下。

一、液压坝安装步骤

1、施工准备:在施工之前,需要将施工现场进行清理和平整,确保施工环境的符合相关要求。此外,还应做好施工技术交底,同时需要准备所需工设备、材料、人员配备等。

2、复核清点液压坝配件,检查液压坝相关配件是否齐全、完好,如发现有损坏应及时更换。

3、土建基础施工:根据设计要求进行基础工程建设,包括挖掘基槽、浇筑混凝土等,其中应根据设计要求,在坝的位置挖掘一个适当大小的槽道。槽道的形状和深度应该与坝体的设计一致。

4、液压坝预埋件的安装。应先安装支铰座埋件,埋件安装工作结束,并经监理人检查认可后才能允许浇筑二期混凝土。在二期混凝土的强度达到施工图纸要求,并检查各铰座孔同心度符合规定后,才允许将门叶连接。

5、液压坝底坎的安装。节制闸门厂家测量监理确定测量基准点,清除埋件槽的污物及杂物。切除一期砼上有妨碍埋件安装的钢筋。以孔口中线和图纸的高程及里程控制安装底坎埋件,底坎上表面的高程差控制±2mm,里程差控制±2mm,在允许的误差范围内报监理复查,验收后进行加固,复查无变形后进行二次砼的浇筑。

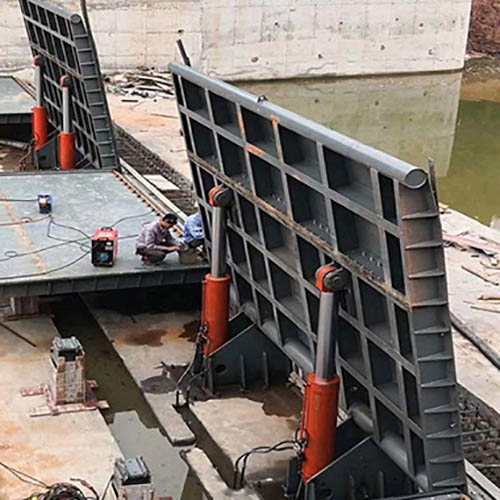

液压坝安装步骤

6、液压坝门叶安装工艺流程。

支撑准备→门叶排布对号→对孔门叶螺栓连接→门叶连接处螺栓连接→水封装置安装→整体验收。根据设计图纸,以闸门孔口中点基准点为基准,复测闸门支铰中线,底坎里程、高程,侧埋件的曲率半径中线及孔口距离。利用吊车把门叶卸车;把门叶单元运到位后,并测量闸门的对角线扭曲等符合图纸及标准要求。用起吊设备把已就位好的闸门用支架固定好。液压坝门叶安装完成后,要求弧板与止水贴合允许偏差为土2.0mm。

7、水封安装。

闸门水封装置安装允许偏差和水封橡皮的质量要求,应符合标准要求。安装时,应将橡皮按需要的长度黏结好,再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔应采用专用钻头使用旋转法加工,不准采用冲压法和热烫法加工,其孔径应比螺栓直径小1mm。

8、安装软管:将液压坝的软管连接到水封装置和液压站。

9、安装液压站:根据设计要求,安装液压坝的液压站。

10、连接电气系统:将液压坝的电气系统连接到电力供应系统。

11、调试和试运行:完成安装后,对液压坝进行系统调试和试运行,确保其正常工作。

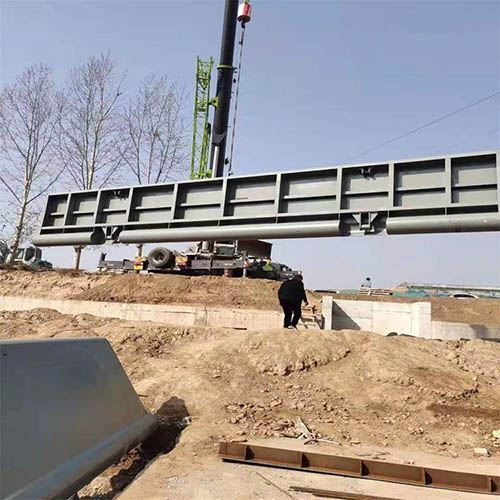

液压坝安装注意事项

二、液压坝安装注意事项

1. 液压坝的安装要符合设计要求,严格按照施工图纸和技术规范进行施工。

2. 安装前要对材料、设备进行检查,确保质量合格,以免影响施工质量。

3. 建立建全管理制度,严格遵守操作规程。

4. 安装过程中要注意环境保护,避免造成土地和水资源的污染。

5. 施工过程要注意与周围环境的协调,减少对周边居民的影响。

6. 安装完成后要进行验收,确保液压坝的安装质量合格,并进行试运行,确保运行稳定。

7. 安装完毕后要做好维护和保养工作,及时发现并处理设备的故障,保证设备的正常运转。

总结:

以上就是关于液压坝安装步骤详解和安装注意事项的内容了,以上内容仅供参考,具体液压坝的安装施工以具体水利液压坝施工方案为准。
