底横轴翻板闸门该如何安装?

作者:瑞鑫水工 时间:2023-06-15 14:33:47 点击:278次

底横轴翻板闸门安装主要分为两部分,一是预埋件的安装,另外一部分式闸门的安装,该种钢坝闸门在水利工程中也称作底横轴翻板坝、底横轴翻板钢闸门,具有结构简单,操作灵活,且不易卡阻的优势特点,因此被广泛的应用于水利景观、灌溉、水电站等水利工程中,下面为大家详细介绍底横轴翻板闸门安装详细步骤要点。

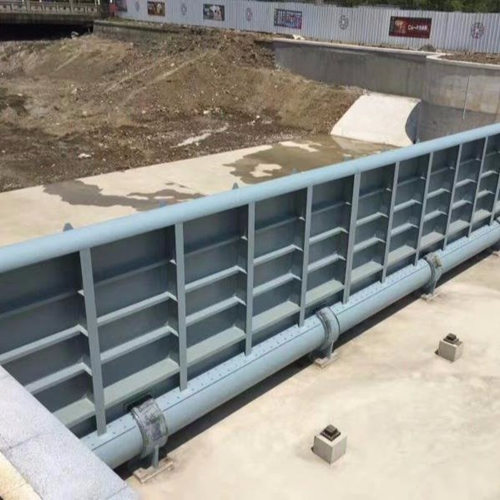

底横轴翻板闸门该如何安装

一、底横轴翻板闸门预埋件安装

1、一期混凝土中的锚板预埋件安装:根据施工图在模板上划线并固定锚板,锚板应与模板密贴,在混凝土浇筑之前通知监理及安装单位对预埋的锚板位置进行检查、核对。

2、预埋件安装前,需要做三点内容,一是场地清理,将闸室中的模板等杂物应清除干净;二是混凝土结合面处理,也就是将一、二期混凝土的结合面应全部凿毛,这样才能够更好的结合;三是预埋件尺寸位置核验,二期混凝土的断面尺寸及预埋锚板的位置应符合图纸要求。

3、底横轴翻板闸门预埋件安装的公差或限偏差应符合下面及相关规定。

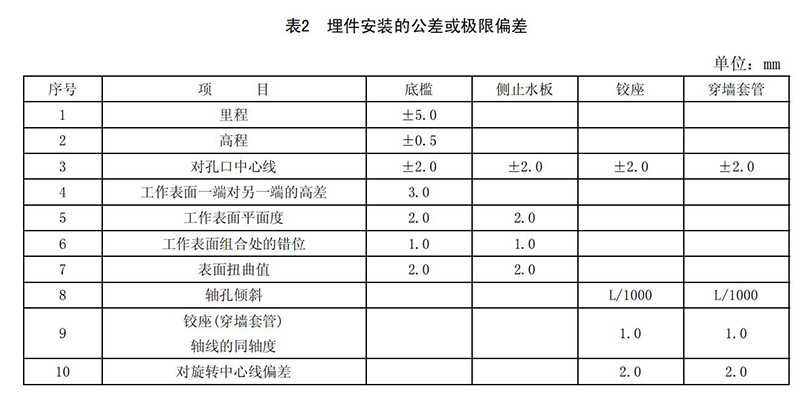

底横轴翻板闸门预埋件安装的公差或限偏差

4、铰座的基础螺栓位置和设计图中的位置偏差应不大于 3.0 mm。

5、预埋件安装调整好后,将调整螺栓与锚板焊牢(焊接应符合相应的施工规范标准),同时确保埋件在浇筑二期混凝土过程中不发生变形或移位。

6、预埋埋件工作面对接接头的错位均应进行缓坡处理,过流面及工作面的焊疤和焊缝余高应铲平磨光,凹坑应补焊平并磨光。

7、预埋件安装完,并经检查合格,应在3天内浇筑二期混凝土,如果过期或有碰撞,应予复测,复测合格,方可浇筑混凝土。

8、在混凝土浇筑时,一次浇筑高度不宜超过 5.0m,浇筑时,应注意防止撞击埋件和模板,并采取措施来确保混凝土捣实。

9、预埋件的二期混凝土强度达到 百分之70后方可拆模,拆模后应对埋件进行复测,并作好记录。同时检查混凝土结构尺寸,清除钢筋和杂物,以免影响底横轴驱动翻转钢闸门启闭。

二、底横轴翻板闸门安装

1、底横轴翻板闸门安装结构图

底横轴翻板闸门安装结构图


安装结构图说明:1——门叶;2——底止水;3——搁门器;4——铰座

2、尺寸复测:整体闸门在安装前,应按设计图纸对各项尺寸进行复测;

3、底横轴翻板闸门分节闸门复测:在组装成整体后,应按标准及有关规定对其各项尺寸进行复测,确保钢坝翻板闸门后期的正常运转;

4、底横轴闸门在闭门位置时,闸门垂直度允许偏差 +0.15°;

5、橡胶水封的螺孔位置应与门叶及水封压板上的螺孔位置一致,孔径应比螺栓小1.0mm,应采用专用空心钻头掏孔并严禁烫孔,均匀拧紧螺栓后,其端部至少应低于橡胶水封表面 8.0mm;

6、橡胶水封表面应光滑平直,橡塑复合水封应保持平直运输,不得盘折存放;

7、橡胶水封接头宜采用生胶热压硫化胶合方法,胶合接头处不得有错位、凹凸不平和疏松现象,如果采用常温粘接剂胶合,抗拉强度应不低于橡胶水封抗拉强度的百分之85。

三、底横轴翻板闸门安装注意事项

1、翻板闸门的安装组合顺序应与制作时候相反,原因有两点,一是,翻板闸门如果先拼装成整体后,那么吊车将无法将其吊入门槽中;二是,闸门安装后需要面板朝上;

2、翻板闸门不可以在门槽内进行,因为其宽度要比门槽尺寸宽,因此需要搭建瓶装平台;

3、组装平台的搭建

a.组装平台搭建的位置需要在门槽的下游位置;

b.组装平台既要满足安装要求,也要便于拆卸和搭建,因为翻板闸门一般由多扇组成;

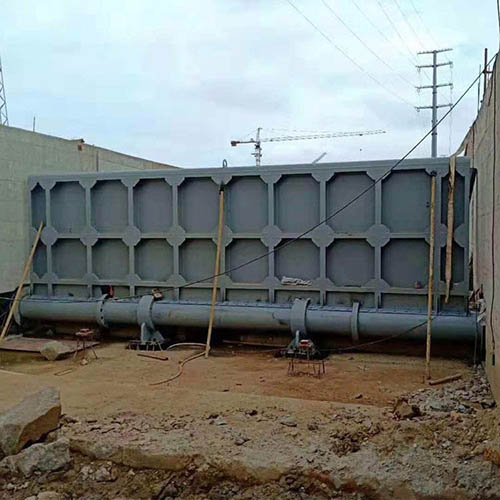

底横轴翻板闸门安装注意事项

c.组装平台多采用四管柱作支墩,采用钢管和管扣将各四管柱连接成整体,同时,为了便于翻板门平移就位,四管柱上平移轨道通常用3根;

d.闸门平放在平台上的支铰孔高程不能高于预埋件支铰高程,因为闸门门支铰孔中高程若高于埋件支铰中高程,由于受平台影响,闸门将无法降低,如果支铰孔高程若低于埋件支铰中高程可用千斤顶将闸门顶升调节;

4、先将翻板闸门两端主铰与预埋支铰联结好,再联结主铰之间的铰;

5、支臂的安装,安装前,先用液压千斤顶将闸门面板调整水平,然后放线(支臂连接孔中线在面板上垂直投影线和支臂孔口中线),然后吊装支臂手拉葫芦和千斤顶对其进行调整吊装就位,点焊牢固后复查其尺寸,准确无误后进行焊接。

6、翻板闸门安装完毕后,将液压启闭机连接轴伸出与闸门联轴、调试。

总结:

以上就是关于底横轴翻板闸门安装细节步骤要求的内容了,其中部分内容参考《DB34/T 2922-2017》,当然在具体底横轴翻板闸门安装施工中应严格按照施工方案来施工,以上内容仅供参考!
